综合布线七大子系统作用，原来每一个系统都不能少

我们都知道，综合布线有七大系统，那么这七大系统都有什么作用与功能？分布在哪里呢？本期我们一直来详解。

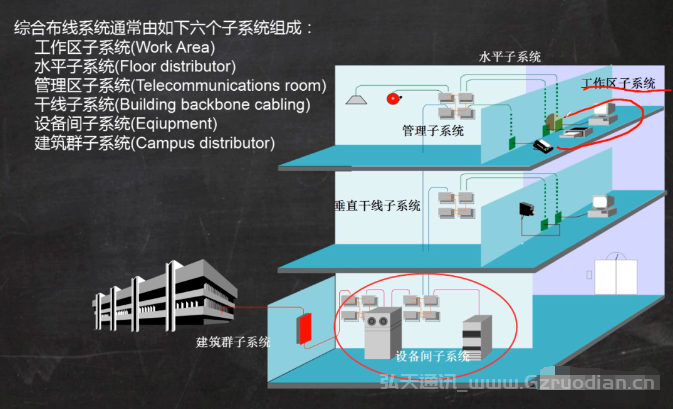

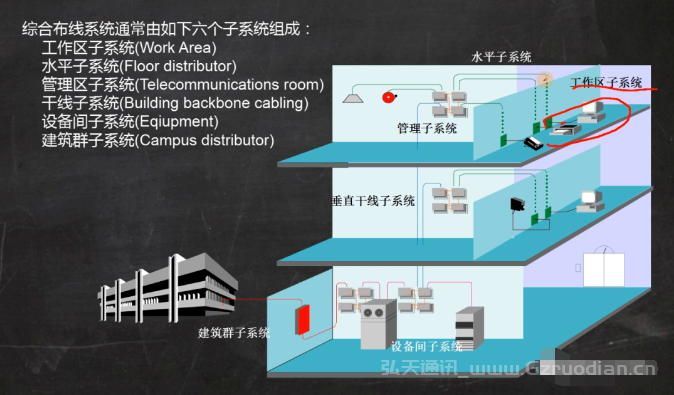

网络综合布线七大子系统包括:

1.工作区子系统

2.水平子系统

3.垂直子系统

4.管理间子系统

5.设备间子系统

6.进线间子系统

7.建筑群子系统

可以说这七大系统环环相扣，每个系统的功能是不可缺少的，我们一起来看下。

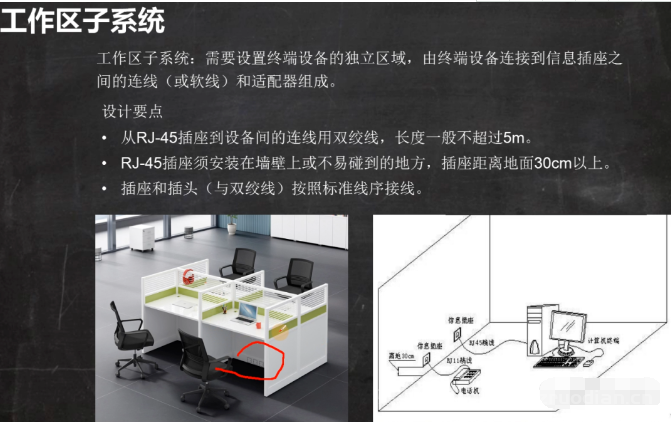

一、工作区子系统：前端用户使用

工作区子系统又称为服务区子系统。由跳线和信息插座等终端设备组成， 主要产品有信息面板、信息模块、终端跳线、家居布线信息箱，它就是一个前端供用户办公使用的。

在设施时，主要注意以下几点：

1.从RJ45插座到终端设备间的连接宜用双绞线，不要超过五米。

2.RJ45插座首先考虑安装在墙壁上不易被触摸到的地方。

3.RJ45插座与电源插座等应保持20cm以上的距离。

4.对于墙面型信息插座和电源插座，其底面离地面-应为30cm。

二、水平子系统：信息点位

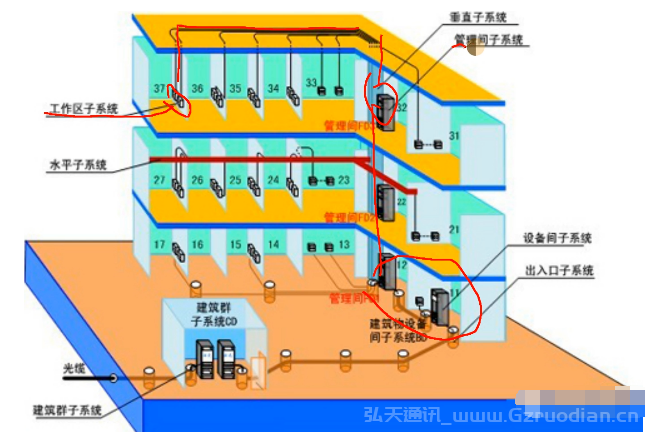

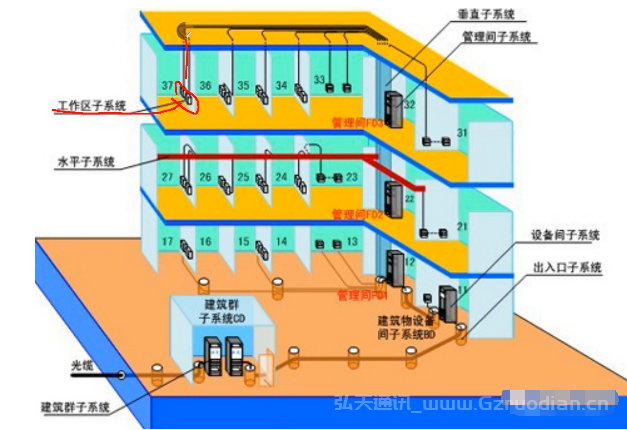

水平子系统指从楼层配线间至工作区用户信息插座，主要产品为水平的网线，光纤到户的系统中还包括水平的光缆。每个信息点均需连接到管理子系统，可以理解为水平信息点位，如下图：

在设施时主要注意以下几点：

1.确定布线方法和线缆的走向。

2.双绞线的长度不应该超过90m。

3.避免水平线长距离与供电线路平行走线，应两者间至少相隔距离，非屏蔽线缆一般为30cm，屏蔽线缆一般为7cm。

4.线缆必须走线槽或在天花板吊顶内布线。

5.如在特定环境中布线要对传输介质进行保护，使用金属管道等。

6.确定管理间到最近和最远终端之间的距离。

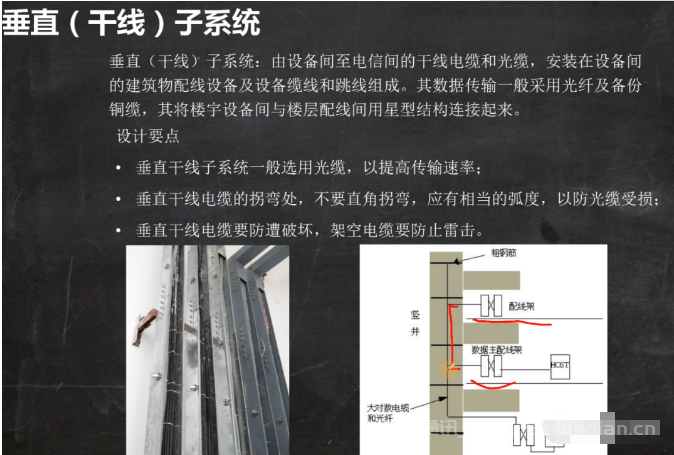

三、垂直干线子系统：提供通道

干线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。主要产品为亚太光缆、大对数、话缆。

在设施时主要注意以下几点：

1.垂直子系统选用光缆。

2.垂直子系统因为拓扑型结构。

3.垂直子系统干线光缆的拐角处不要用直角拐角，干线电缆和光缆的交接不应超过两次，从楼层配线到建筑群配线架间只应有一个配线架。

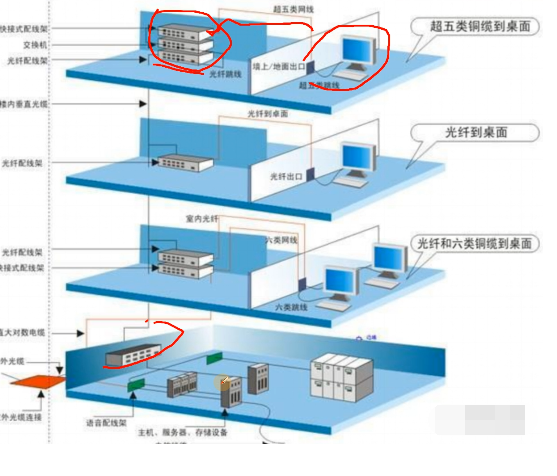

四、管理间子系统：中间站

管理间子系统也称配线间，电线间。主要安装配线架，楼层机柜，交换机连接垂直子系统和水平干线子系统的设备，实际项目中，他一般是楼间弱电井，它相当于一个中间站，为后端管理与前端用户提供一个连接点。

在设施时主要注意以下几点：

1.当楼层信息点很多时，可以设置多个管理间。

2.配线架的对数由所管理的信息点数决定。

3.进出线路跳线应采用色表或者标签等进行标识。

4.配线架一般由光配线盒和铜缆配线架组成。

5.有交换机，路由器的地方要配有专用的ups（UPS]即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。）。

五、设备间子系统：后端机房

设备间子系统又称为网络中间机房。由电缆和相关支撑硬件组成，在建筑物适当地点实现网络管理和信息交换。主要设备有计算机网络设备，服务器，防火墙，路由器，程控交换机，楼宇交换设备主机等。

六、进线间子系统：设备间与建筑之间的管线入口

进线间是建筑物外部通信和信息管线的入口，连接设备间子系统与建筑群子系统。进线间一般通过地埋管线进入建筑物内部，宜在土建筑阶段设施。

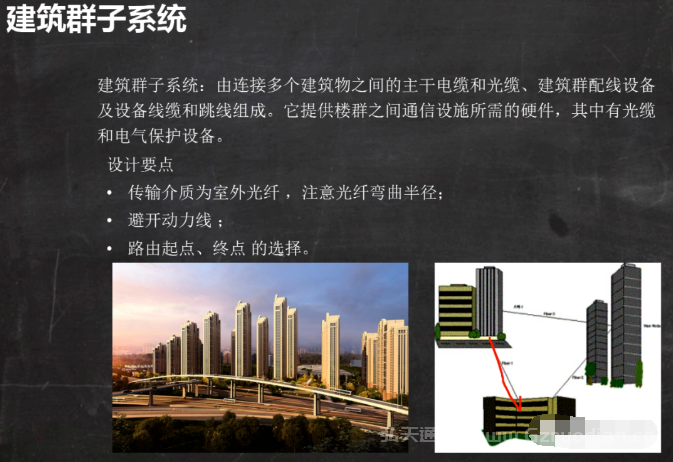

七、建筑群子系统：连接多个建筑的通信

当学校、部队、政府机关、小区等建筑群之间有语音、数据、图象等相联的需要时，由二个及以上建筑物的数据、电话、视频系统电缆组成建筑群子系统。主要产品为室外光缆、室外大对数、话缆。实现楼宇楼之间的连接。

这七个子系统组成了综合布线的接线、通信、管理、楼栋之间等通信。
