交换机的三种vlan划分方法详解，三个实例教你划分vlan

华为也是在项目中用的比较多交换机，因此，我们今天以华为交换机为例，来讲解vlan的3种划分方法，360度来了解vlan。

如果你以对vlan了解不多，那么这篇文章可以带你深入学习vlan，都有详细注释。

我们前面曾说到，关于vlan的划分方法有很多，项目应用中较多的方法就是基于端口划分vlan、基于mac地址划分vlan、基于ip地址划分vlan，要真正对vlan了解，必须熟悉这三次划分方法，以便于根据实际项目进行应用。

01基于端口的vlan划分方法

这里面为了方便大家理解，直接用实例讲解更清楚。

1、组网需求

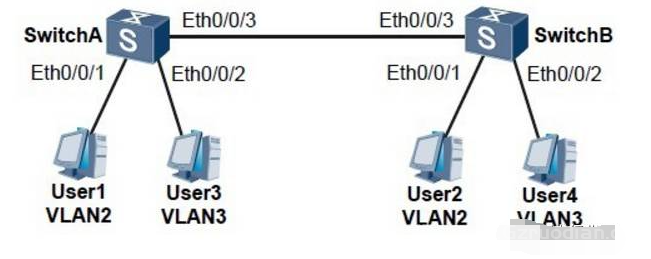

如图1所示，某企业的交换机连接有很多用户，且相同业务用户通过不同的设备接入企业网络。为了通信的安全性，也为了避免广播报文泛滥，企业希望业务相同用户之间可以互相访问，业务不同用户不能直接访问。

可以在交换机上配置基于端口划分VLAN，把业务相同的用户连接的端口划分到同一VLAN。

也就是不同VLAN的用户不能直接进行二层通信，同一VLAN内的用户可以直接互相通信。

2、配置步骤

步骤1：在SwitchA创建VLAN2和VLAN3，并将连接用户的端口分别加入VLAN。SwitchB配置与SwitchA类似，不再赘述。

[Quidway] system-view          //进入配置视图

[Quidway] sysname SwitchA   //给交换机命名

[SwitchA] vlan batch 2 3          //同时创建vlan2与vlan3

[SwitchA] interface ethernet 0/0/1   //进入端口0/0/1

[SwitchA-Ethernet0/0/1] port link-type access   //设置端口模式为access

[SwitchA-Ethernet0/0/1] port default vlan 2      //将端口加入vlan2中

[SwitchA-Ethernet0/0/1] quit   //退出

[SwitchA] interface ethernet 0/0/2   //进入端口0/0/2

[SwitchA-Ethernet0/0/2] port link-type access  //端口模式为access

[SwitchA-Ethernet0/0/2] port default vlan 3    //将端口加入vlan3中

[SwitchA-Ethernet0/0/2] quit   //退出

步骤2 配置SwitchA上与SwitchB连接的端口类型及通过的VLAN。SwitchB配置与SwitchA类似，不再赘述。

[SwitchA] interface ethernet 0/0/3 //进入端口0/0/3

[SwitchA-Ethernet0/0/3] port link-type trunk   //设置端口模式为trunk

[SwitchA-Ethernet0/0/3] port trunk allow-pass vlan 2 3   //trunk口允许通过vlan2与vlan3的数据包

步骤3

验证配置结果将User1和User2配置在一个网段，比如192.168.100.0/24；将User3和User4配置在一个网段，比如192.168.200.0/24。

User1和User2能够互相ping通，但是均不能ping通User3和User4。User3和User4能够互相ping通，但是均不能ping通User1和User2。

02基于MAC地址的vlan划分方法

1、组网需求

某个公司的网络中，网络管理者将同一部门的员工划分到同一VLAN。为了提高部门内的信息安全，要求只有本部门员工的PC才可以访问公司网络。

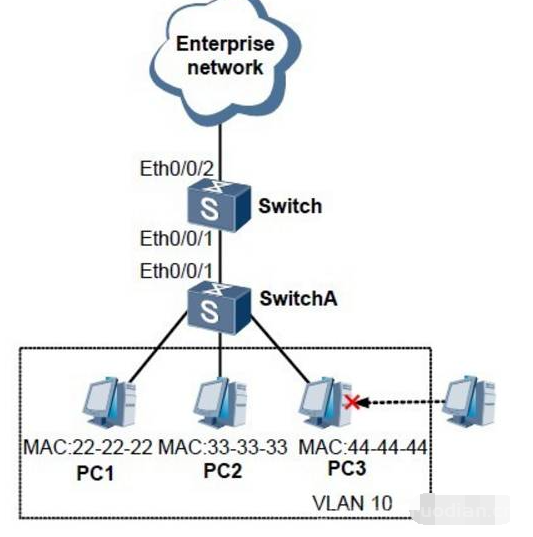

如图2所示，PC1、PC2、PC3为本部门员工的PC，要求这几台PC可以通过SwitchA、Switch访问公司网络，如换成其他PC则不能访问。可以配置基于MAC地址划分VLAN，将本部门员工PC的MAC地址与VLAN绑定，从而实现该需求。

2、操作步骤

这里面弱电君对上面重复的注释就不再解释了，和上面一样，大家也可以验证下，经过上面的理解，是否能认识下面的配置代码。

步骤1 配置Switch

# 创建VLAN

[Quidway] system-view

[Quidway] vlan batch 10 100

# 配置接口的PVID和加入VLAN

[Quidway] interface ethernet 0/0/1

[Quidway-Ethernet0/0/1] port hybrid pvid vlan 100 //将接口以加入到vlan100

[Quidway-Ethernet0/0/1] port hybrid untagged vlan 10   //untagged是指当数据离开端口时脱掉标签，指定端口允许VLAN 10的数据帧通过，且发送时不带VLAN标签

[Quidway-Ethernet0/0/1] quit  #退出

[Quidway] interface ethernet 0/0/2    #进入端口0/0/2

[Quidway-Ethernet0/0/2] port hybrid tagged vlan 10 //tagged是指当数据离开端口时带着标签，指定允许VLAN 10的数据帧通过，且发送时必须带有VLAN标签

[Quidway-Ethernet0/0/2] quit

# PC的MAC地址与VLAN10关联

[Quidway] vlan 10

[Quidway-Vlan10] mac-vlan mac-address 22-22-22

//关联pc1的mac地址

[Quidway-Vlan10] mac-vlan mac-address 33-33-33

 //关联pc2的mac地址

[Quidway-Vlan10] mac-vlan mac-address 44-44-44

//关联pc3的mac地址

[Quidway-Vlan10] quit

# 使能接口的基于MAC地址划分VLAN功能

[Quidway] interface ethernet 0/0/1

[Quidway-Ethernet0/0/1] mac-vlan enable

 //起动端口的mac-vlan功能

[Quidway-Ethernet0/0/1] quit

03基于IP子网的vlan划分方法

1、组网需求

某企业拥有多种业务，如IPTV、VoIP、Internet等，每种业务使用的IP地址网段各不相同。为了便于管理，现需要将同一种类型业务划分到同一VLAN中，不同类型的业务划分到不同VLAN中。

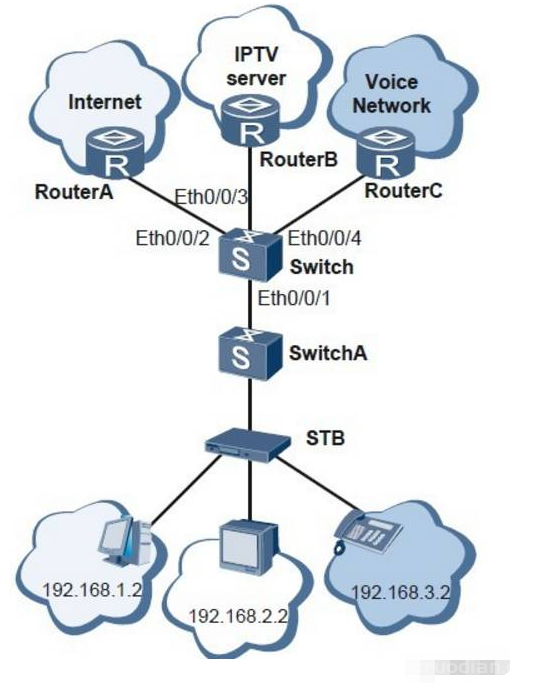

如图3所示，Switch接收到用户报文有数据、IPTV、语音等多种业务，用户设备的IP地址网段各不相同。现需要将不同类型的业务划分到不同的VLAN中，通过不同的VLANID分流到不同的远端服务器上以实现业务互通。

这类在实际应用中是比较多的。

 2、配置思路

采用如下的思路配置基于IP子网划分VLAN：

a、创建VLAN，确定每种业务所属的VLAN。

b、关联IP子网和VLAN，实现根据报文中的源IP地址或指定网段确定VLAN。

c、配置端口加入VLAN，实现基于IP子网的VLAN通过当前端口。

d、配置VLAN划分方式的优先级，确保优先选择基于IP子网划分VLAN。

e、使能基于IP子网划分VLAN。

3、操作步骤

步骤1 创建VLAN

# 在Switch上创建VLAN100、VLAN200和VLAN300。

[Quidway] system-view

[Quidway] vlan batch 100 200 300

步骤2 配置接口

# 在Switch上配置接口Eth0/0/1为Hybrid类型，并加入VLAN100、VLAN200和VLAN300。

[Quidway] interface ethernet 0/0/1

[Quidway-Ethernet0/0/1] port link-type hybrid    //设置端口为hybrid模式

[Quidway-Ethernet0/0/1] port hybrid untagged vlan100 200 300   //指定端口允许VLAN 100、vlan200、vlan300的数据帧通过，且发送时不带VLAN标签

[Quidway-Ethernet0/0/1] quit

# 在Switch上配置接口Eth0/0/2加入VLAN100。

[Quidway] interface ethernet 0/0/2

[Quidway-Ethernet0/0/2] port link-type trunk

[Quidway-Ethernet0/0/2] port trunk allow-pass vlan 100    //接口0/0/2加入vlan100

[Quidway-Ethernet0/0/2] quit

# 在Switch上配置接口Eth0/0/3加入VLAN200。

[Quidway] interface ethernet 0/0/3

[Quidway-Ethernet0/0/3] port link-type trunk

[Quidway-Ethernet0/0/3] port trunk allow-pass vlan 200  //接口0/0/3加入vlan200

[Quidway-Ethernet0/0/3] quit

# 在Switch上配置接口Eth0/0/4加入VLAN300。

[Quidway] interface ethernet 0/0/4

[Quidway-Ethernet0/0/4] port link-type trunk

[Quidway-Ethernet0/0/4] port trunk allow-pass vlan 300  //接口0/0/4加入vlan300

[Quidway-Ethernet0/0/4] quit

# 在Switch上配置接口Eth0/0/1使能基于IP子网划分VLAN功能。

[Quidway] interface ethernet 0/0/1

[Quidway-Ethernet0/0/1] ip-subnet-vlan enable

[Quidway-Ethernet0/0/1] quit

步骤3 配置基于IP子网划分VLAN

# 在Switch上配置VLAN100与IP地址192.168.1.2/24关联，优先级为2。

[Quidway] vlan 100

[Quidway-vlan100] ip-subnet-vlan 100 ip 192.168.1.2 24 priority 2

[Quidway-vlan100] quit

# 在Switch上配置VLAN200与IP地址192.168.2.2/24关联，优先级为3。

[Quidway] vlan 200

[Quidway-vlan200] ip-subnet-vlan 200 ip 192.168.2.2 24 priority 3

[Quidway-vlan200] quit

# 在Switch上配置VLAN300与IP地址192.168.3.2/24关联，优先级为4。

[Quidway] vlan 300

[Quidway-vlan300] ip-subnet-vlan 300 ip 192.168.3.2 24 priority 4

[Quidway-vlan300] quit

步骤4 验证配置结果

在Switch上执行以下命令，显示信息如下：

[Quidway] display ip-subnet-vlan vlan all

----------------------------------------------------------------

Vlan Index IpAddress SubnetMask Priority

----------------------------------------------------------------

100 1 192.168.1.2 255.255.255.0 2

200 1 192.168.2.2 255.255.255.0 3

300 1 192.168.3.2 255.255.255.0 4

----------------------------------------------------------------

ip-subnet-vlan count: 3 total count: 3

即为组网配置成功。
