海康门禁DS-K26开头的主机接磁力锁/阴极锁/灵性锁/电动门的接法

一、磁力锁/阳极锁/电插锁（NC,COM常闭型）

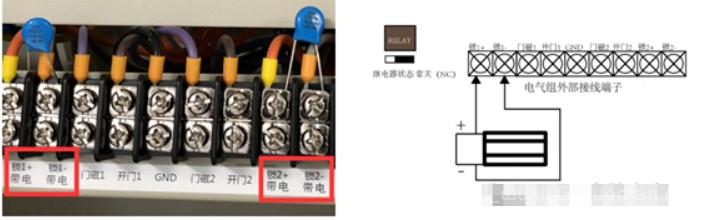

方法一：外部金属端子（带电）接线，首先要将继电器状态选择为NC，点击此处查看切换方法。

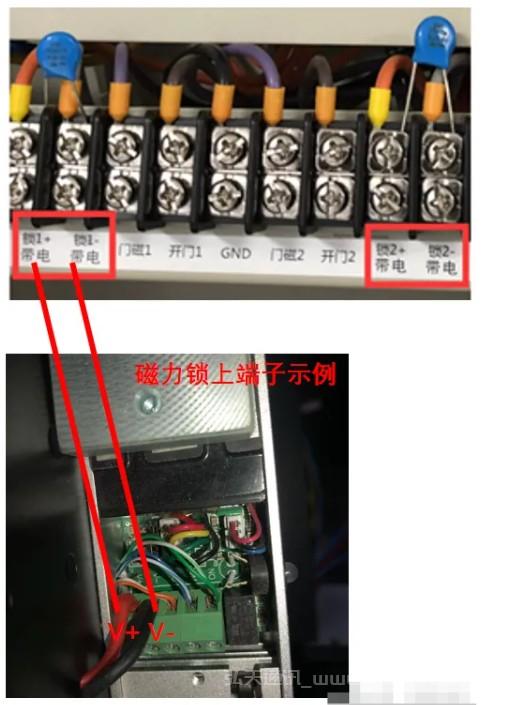

磁力锁V+和V-分别对应接门禁端子锁1+和锁1-，注意：无需给锁外接电源，但是电锁正负极和门禁主机接线端子正负极一定要对应。

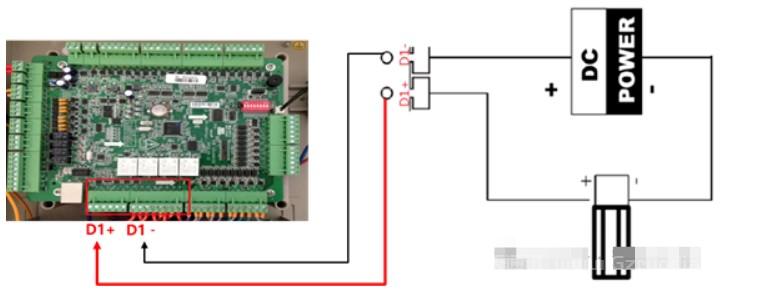

方法二：裸板（不带电）接线，首先要将继电器状态选择为NC，磁力锁正极接门禁主机裸板D1+ ，锁负极接锁电源负极，锁电源正极接门禁主机裸板上的D1-，注意：电锁需要外接12V的电源

二、阴极锁（NO,COM常开型）

继电器（跳冒）状态切换NO，点击此处查看对应方法。

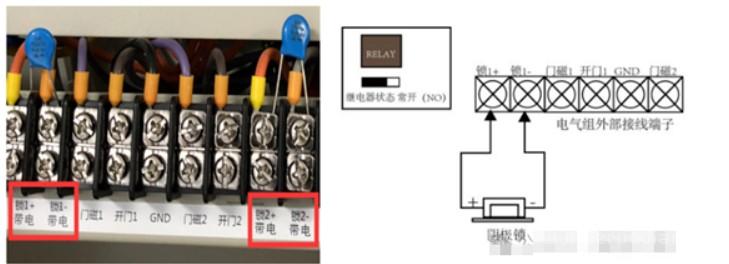

方法一：外部金属端子（带电）接线，首先将继电器状态选为NO，将电锁正负极分别对应接锁1+和锁1﹣，注意：无需给锁外接电源，但是电锁正负极和门禁主机接线端子正负极一定要对应。

方法二：裸板（不带电）接线，首先将继电器状态选为NO，锁正极接门禁主机裸板D1+ ，锁负极接锁电源负极，锁电源正极接门禁主机裸板上的D1-，注意：电锁需要外接12V的电源

三、灵性锁（NO,COM常开型）

继电器（跳冒）状态切换NO，点击此处查看对应方法。

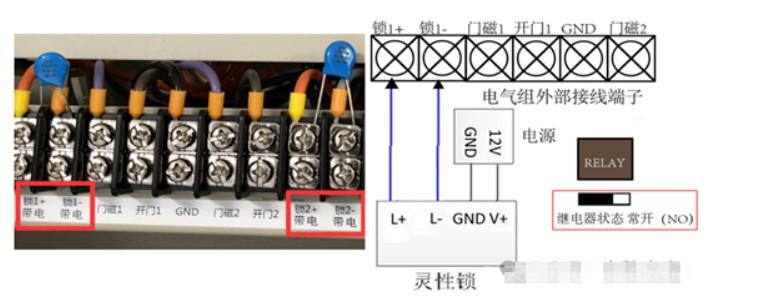

接线方式：首先将继电器状态选为NO，灵性锁的V+、V-（或GND）接12V电源正常供电，再将灵性锁的L+、L-分别接入锁1+、锁1-，注意正负端子一定要对应。

注意，需要将门禁主机门锁动作时间设为1s

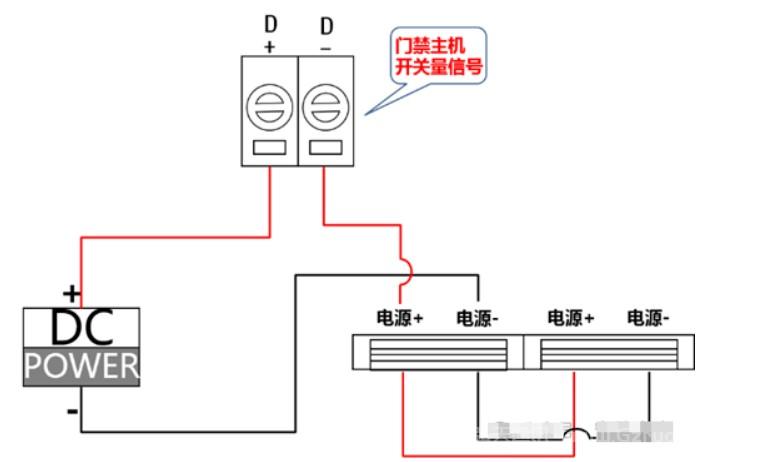

四、双门磁力锁（NC,COM常闭型）

接线方式：首先要将继电器状态选择为NC（点此查看继电器切换方法）。将双门磁力锁的正极接正极，负极接负极，当成一个锁再接入到门禁主机裸板的D+,D-上

五、电动门

首先：需要您先确定锁是否带电

如果锁不带电，根据锁断电上锁按阴极锁接线；锁断电开锁按磁力锁/阳极锁接线

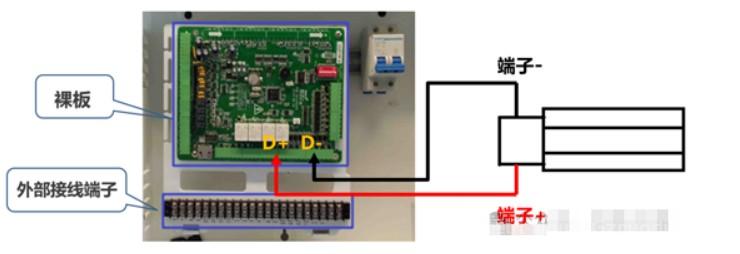

如果锁带电，将第三方门锁的两个端子接K26系列门禁主机裸板的D+和D-， 通过跳冒切换常开/常闭（点此查看切换方法）。
