门禁一体机、电插锁通用接线方式，很实用

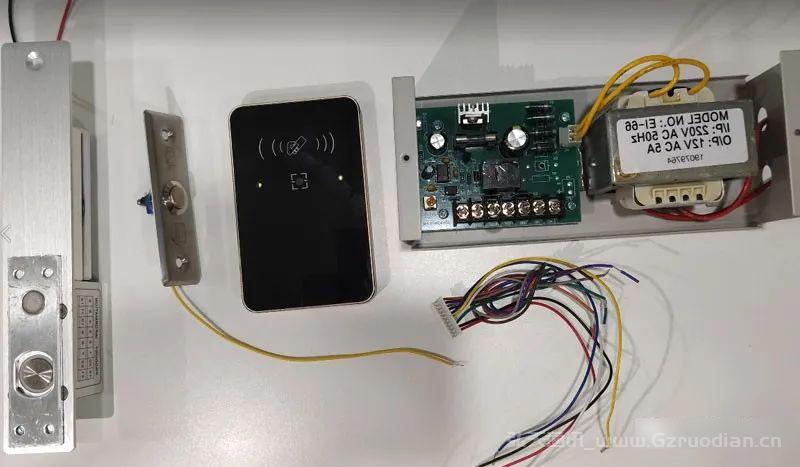

门禁电源一体机如何接线？电插锁如何接线？如何接入到门禁专用电源中， 门禁系统一般用到的器材有：一体机、门禁专用电源、电插锁、出门按钮、端子线。他们是如何接入到门禁电源中的呢？

 一、门禁各类设备如何接入到电源中

在接线之前，要断点，所有接线不允许带电操作，先断电。

二：接门禁一体机|门禁设备

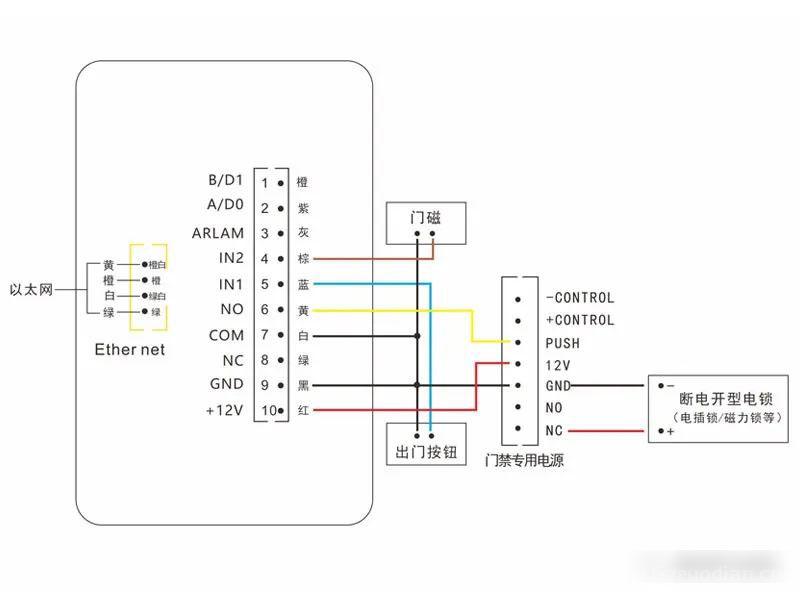

1、先接设备电源，将门禁一体机的10P(或8P)端子线的电源正级(红线)接到电源箱的12V，电源负极(黑线)接到电源箱的GND。

2、接开锁信号，将门禁一体机端子线的继电器公共端COM(白线)接到电源箱的GND，也就是说将COM与GND短接；继电器常开NO(黄线)接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。
二、接电锁电插锁与磁力锁线接都相同，电锁的红色线接到电源箱的NC，电锁的黑色线接到电源箱的GND。若电锁无红黑线则不区分正负极。

三：接出门按钮将门禁设备的出门按钮IN1(蓝线)，接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。
出门按钮还有另一种接法：按钮端的线，不接扫码门禁设备，直接接到门禁电源的PUSH，另一端还是GND，此种接法的优势是：门禁设备拆卸后，使用按钮还能开门。出门按钮的接线，不区分正负极。
注意：门禁设备端子线，其它不使用的线，逐根用电工胶布包好。现在通电进行测试。

四：接网络若门禁设备不需要网络则忽略这一步。将门禁设备四芯端子线按如图所示接好，端子插入设备。

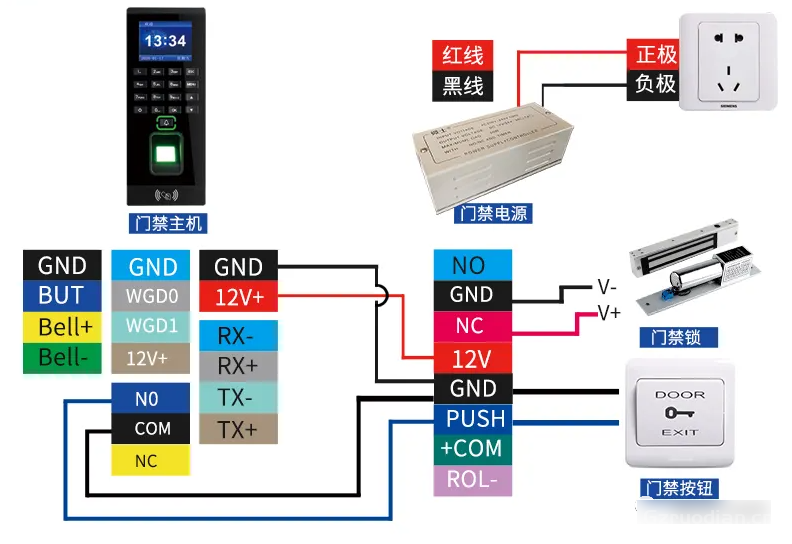

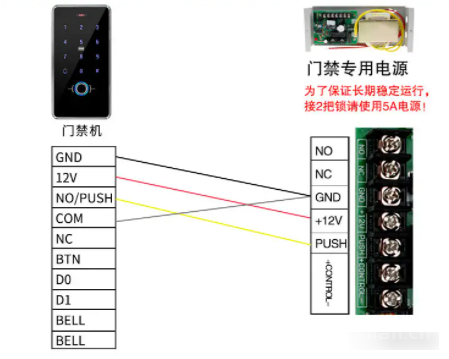

这里面重点说下，门禁一体机如何接入电源中：一般是12v-12v、gnd-gnd、com-gnd、no-push ，也就是我们常说的12接12V，负极(黑线）接gnd，公共端接（com)接gnd，常开（no)接push，最后就是这张图：
