不会配置交换机？这个方法最简单

如何配置交换机、划分vlan，实现不同vlan间互通的最简单方法。

这个看似很难，但是理解，就会知道，无非是几个模板代码之间重复使用。

配置交换机、实现不同网段之间的互通？

我们以华为的三层交换机为例，通过配置实现不同网段之间的互通。

一、项目情况

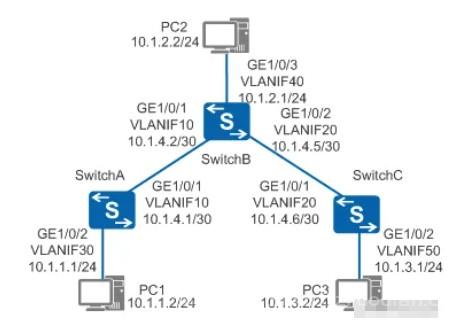

如图下所示，属于不同网段的pc主机，通过几台Switch相连，现在要求使不同网段的任意两台pc主机之间能够互通互访。

配置不同网段通过静态路由实现互通组网图

如何实现呢？我们来看配置，步步详解，每步有小结。

二、配置步骤

1、配置各接口所属VLAN

先看代码，后面小结中会有分析。

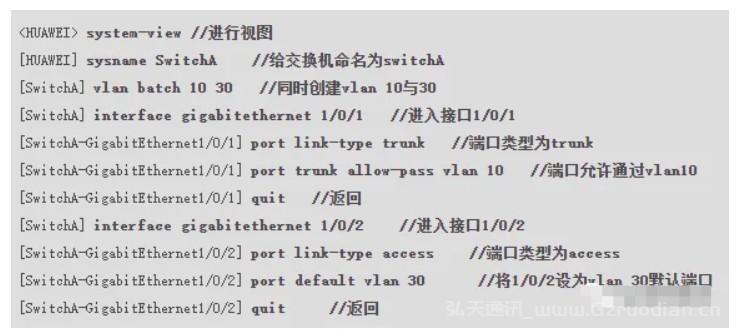

# 配置交换机SwitchA。

上面有注释，下面的SwitchB、SwitchB配置的意思与SwitchA一样，只是换了端口与vlan。

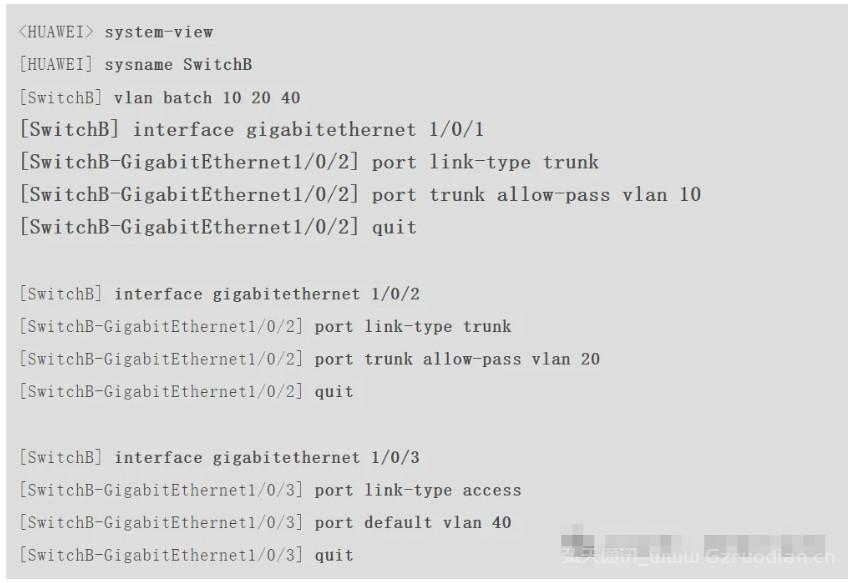

# 配置交换机SwitchB。

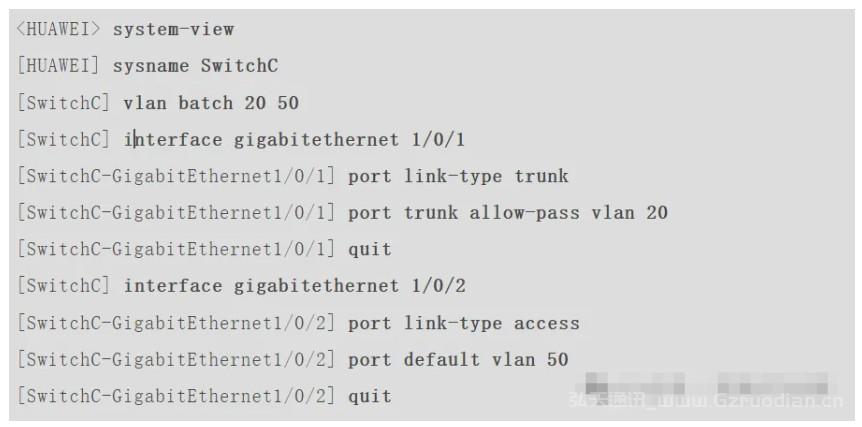

# 配置交换机SwitchC。

小结下，上面这些配置步骤，起什么作用呢？

就是给各个交换机端口划分vlan，普通的单个vlan接口用access，只属于一个vlan；

交换机与交换机之间的接口配置用trunk，可以允许多个VLAN通过。

可以发现上面的步骤多次重复，大同小异。

2、配置各VLANIF接口的IP地址

先配置，后面再解释。

# 配置SwitchA的VLANIF接口的IP地址。

[SwitchA] interface vlanif 10    //进入vlanif 10接口

[SwitchA-Vlanif10] ip address 10.1.4.1 30   //给虚拟接口配置ip地址

[SwitchA-Vlanif10] quit      //返回

[SwitchA] interface vlanif 30    //进入vlanif 30接口

[SwitchA-Vlanif30] ip address 10.1.1.1 24   //接虚拟接口配置ip地址

[SwitchA-Vlanif30] quit

这个后面都有解释，下面也是一样的。

# 配置SwitchB的VLANIF接口的IP地址。

[SwitchA] interface vlanif 10

[SwitchA-Vlanif10] ip address 10.1.4.2 30

[SwitchA-Vlanif10] quit

[SwitchB] interface vlanif 20

[SwitchB-Vlanif20] ip address 10.1.4.5 30

[SwitchB-Vlanif20] quit

[SwitchB] interface vlanif 40

[SwitchB-Vlanif40] ip address 10.1.2.1 24

[SwitchB-Vlanif40] quit

# 配置SwitchC的VLANIF接口的IP地址。

[SwitchC] interface vlanif 20

[SwitchC-Vlanif20] ip address 10.1.4.6 30

[SwitchC-Vlanif20] quit

[SwitchC] interface vlanif 50

[SwitchC-Vlanif50] ip address 10.1.3.1 24

[SwitchC-Vlanif50] quit

为什么要配置这个VLANIF接口?

VLANIF接口是一种三层虚拟接口，可以实现VLAN间的三层互通。

VANIF配置简单，是实现VLAN间互访最常用的一种技术。

其实看配置代码就会发现，其实命令也是重复的，除了虚拟接口与ip地址在变动，其它的都是一样的。

这个步骤的意义，就是把每个虚拟接口，配置上ip地址。实现相邻设备网络互通。

3、配置主机

配置主机PC1的缺省网关为10.1.1.1，主机PC2的缺省网关为10.1.2.1，主机PC3的缺省网关为10.1.3.1。

4、配置静态路由

# 在SwitchA配置IP缺省路由。

# 在SwitchB配置两条IP静态路由。

# 在SwitchC配置IP缺省路由。

给交换机配置上静态路由？

静态路由有什么作用呢？路由就是找路、选路的作用，那么如何选路？就要查表了。

实现这个作用的就是路由查询自己的路由表，路由表的学习就要用到静态或者动态路由。路由表的构成就是网络地址、子网掩码、下一跳地址（网关）。

总结下来就是四个步骤：

1、创建vlan，并将vlan划入相应的端口，步骤重复，大同小异。

2、配置各VLANIF虚拟接口的IP地址，使vlan间能够通信，使步骤重复，大同小异。

3、配置pc1、pc2、pc3的网关。

4、在交换机上配置静态路由，找路。
