485通讯施工注意事项

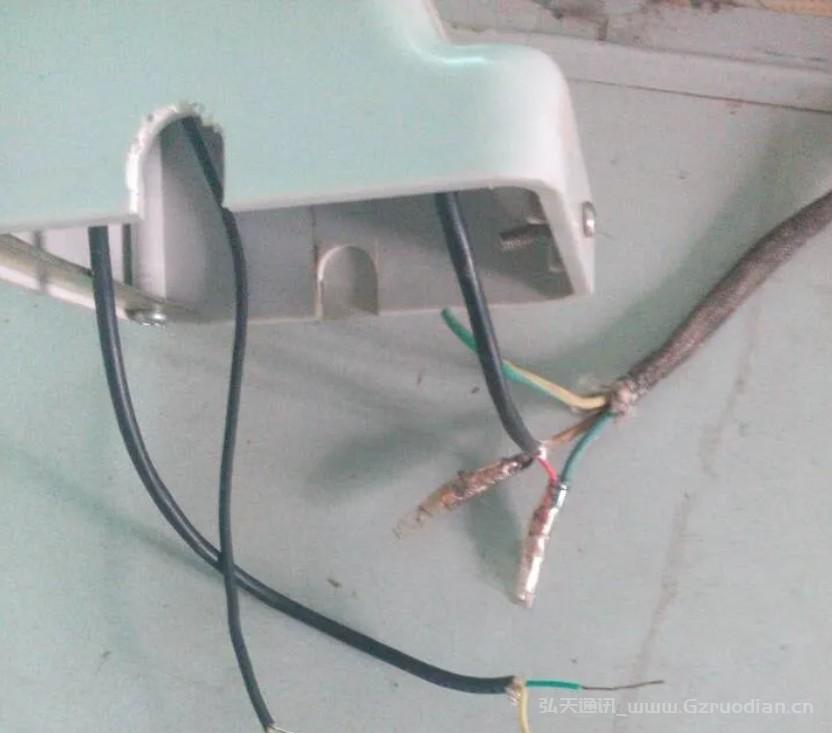

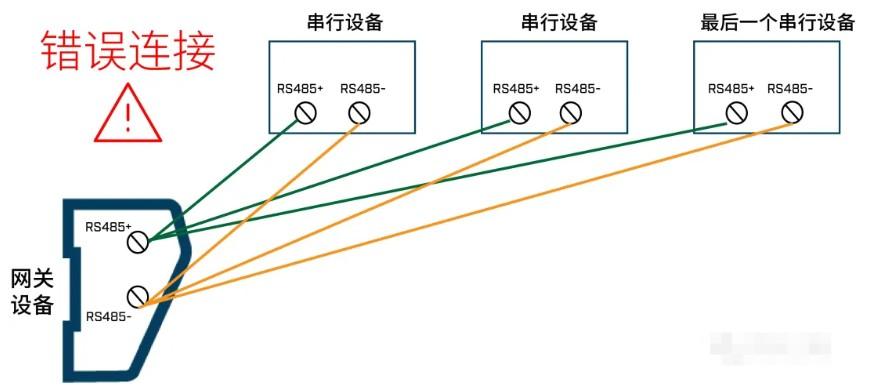

485施工千万不要按下图的方法来，那样485传输不了的。

下面小编来说说485通讯怎么施工比较好。当然也不全面，请大家多多请教。

一、前期准备

理解需求与规划：在开始施工前，首先要充分理解项目需求，包括数据传输速率、通讯距离、节点数量等，并根据需求做出相应的规划。

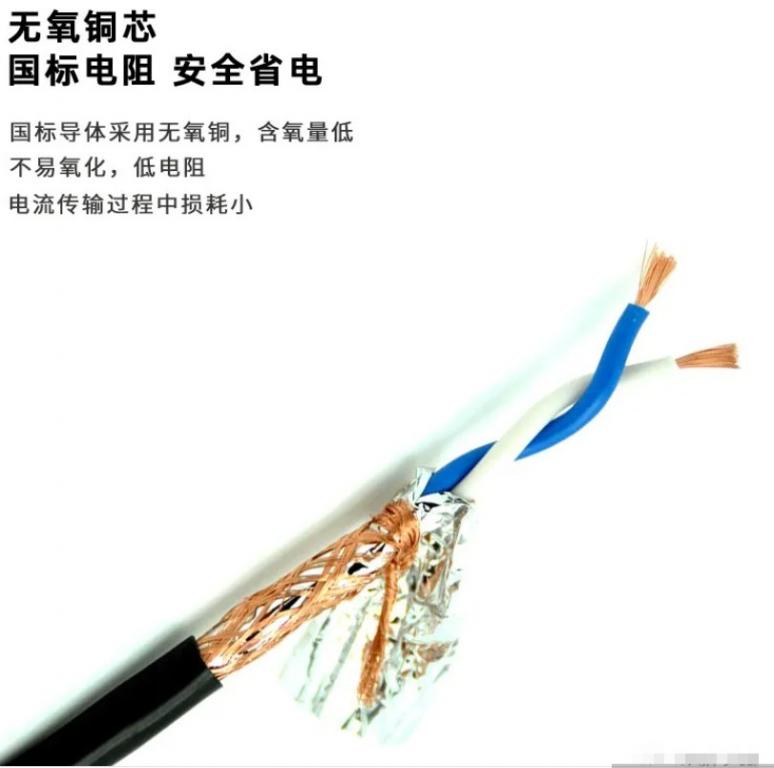

选择合适的线材：485通讯线材需使用双绞线，一般推荐使用100Ω无氧铜双绞电缆，距离最好控制在800米左右，理论值在1200米。对于长距离传输可以考虑使用光缆。

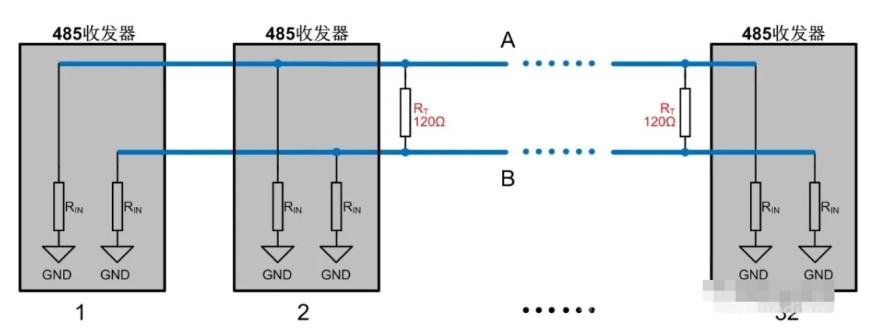

终端电阻：在485通讯中，每个通讯末端都需安装120Ω的终端电阻，以防止信号反射。具体方法参考下图。

二、施工过程注意事项

电缆铺设：电缆铺设时应尽量远离强电、磁场，避免干扰。同时注意线缆弯曲半径，避免电缆弯折过度。

===================================================

tips:485通讯防干扰方法：

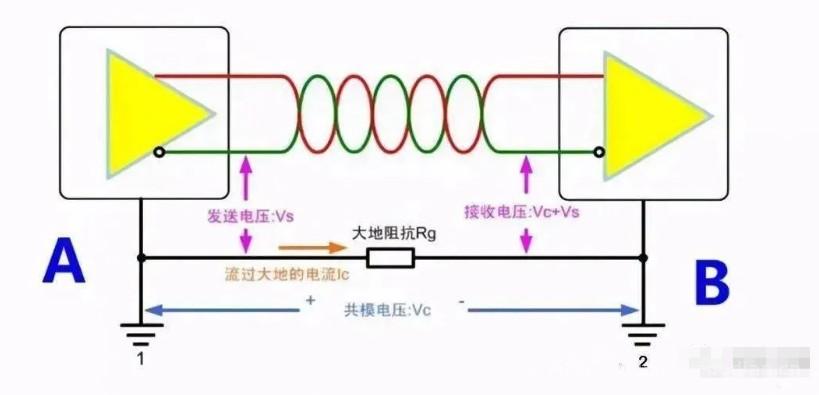

1 地线隔离：

  在RS485总线的两端分别使用隔离器对地线进行隔离，以消除地线干扰。

2 增加线路阻抗：

  通过在总线两端加入电阻，使总线的阻抗增加，降低信号反射，提高信号质量。

3 谐振抑制：

  通过加入终端电阻和谐振回路，抑制总线上的谐振产生，以避免干扰。

4 信号屏蔽：

 使用电磁屏蔽材料对总线进行屏蔽，防止外部电磁干扰进入总线。

====================================================

防雷接地：在施工时需要考虑到防雷接地，特别是在一些恶劣环境中，雷电对通讯线路的影响不可忽视。

接口保护：对于连接的接口，需要做好防尘、防潮、防震的保护措施。

三、后期调试与检测

检查线路连接：完成施工后，应检查线路的连接情况，确保没有错误和松动。

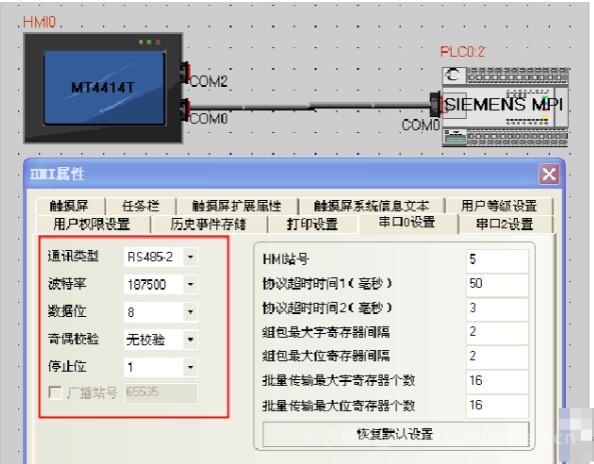

调试与优化：在通讯设备上调试通讯参数，如波特率、校验位等，确保通讯的稳定性。

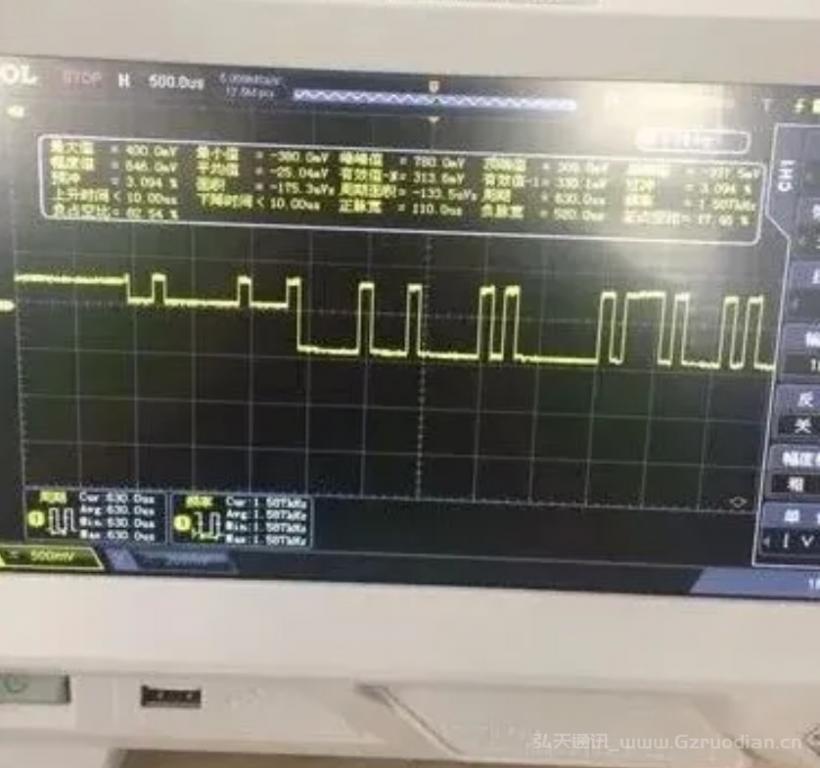

检测数据传输质量：通过发送和接收数据测试，检查数据传输的准确性和稳定性。

四、安全注意事项

在施工和调试过程中，必须遵守相关安全规定，避免因操作不当导致的安全事故。

在操作前，确保电源已关闭，避免带电操作。

在焊接时要注意保护眼睛和皮肤，避免灼伤。

总之在485通讯协议的施工过程中需要注意的问题有很多种可能还会存在不同的问题 所以各位大佬要根据具体情况具体分析。

以上就是小编整理的关于485通讯施工的注意事项，请大家多多指点，感谢观阅。
