海康门禁设备怎么用指纹或者刷卡开门？

前提条件：门禁一体机或者读卡器需要支持刷卡或者指纹开门，判断方法如下：

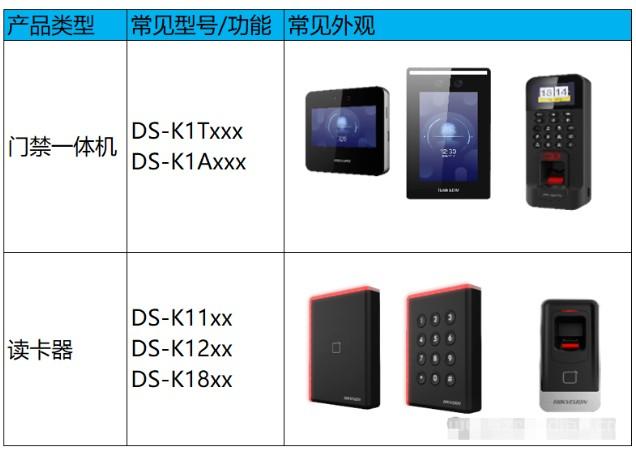

门禁一体机：

DS-K1T671*

*：代表设备支持类型，M：mifare卡（IC卡）；F：指纹；E：ID卡；C：CPU卡；S：身份证序列号；W：WiFi。

例如：DS-K1T671MFW，支持刷IC卡，支持指纹，支持WiFi

读卡器：

支持指纹判断方法：例如：DS-K1201MF；字母F代表支持指纹，M代表支持IC卡

支持卡类型判断方法：（门禁一体机同时支持对应字母代表含义）

不同的产品型号，方法不一样。

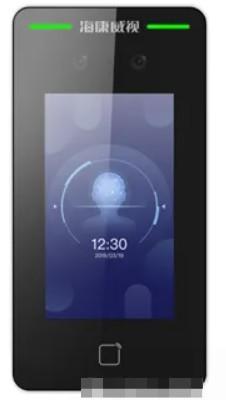

1、门禁一体机+锁

第一步：门禁一体机接锁

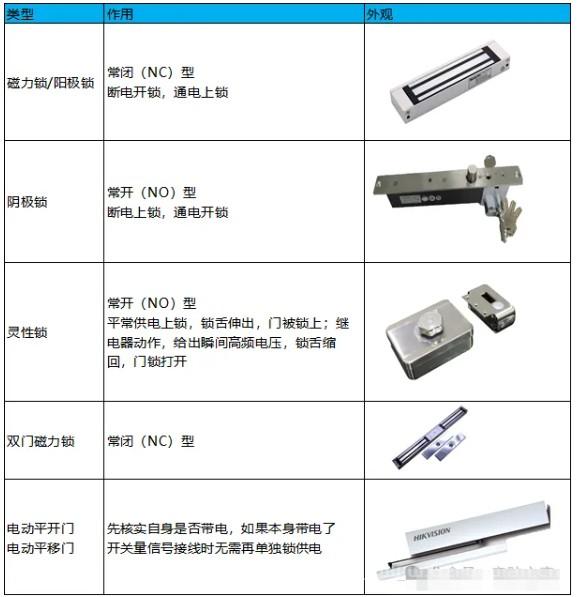

1、接磁力锁/阳极锁/电插锁（NC,COM常闭型）

磁力锁/阳极锁/电插锁（NC,COM常闭型）

接线方式：门禁设备的NC接锁+，锁-接外接电源-，外接电源+接门禁设备的COM

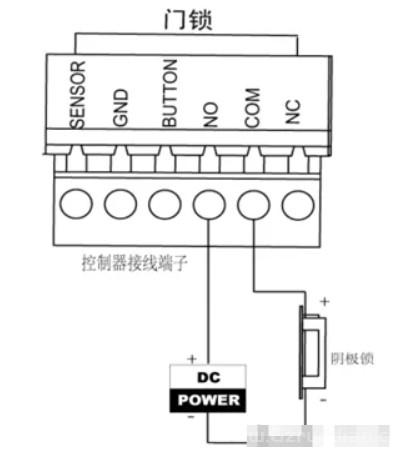

2、接阴极锁（NO,COM常开型）

阴极锁（NO,COM常开型）

接线方式：门禁设备的NO接电源+，电源-接锁-，锁+接门禁设备的COM

3、接灵性锁（NO,COM常开型）

灵性锁（NO,COM常开型）

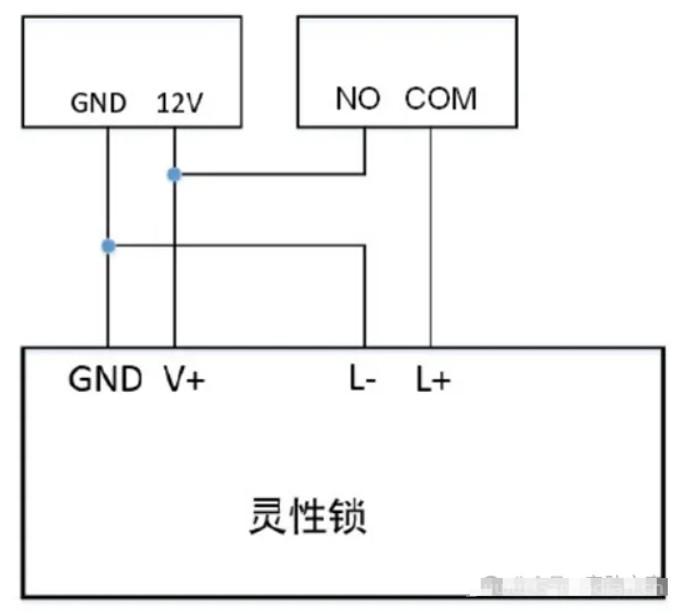

接线方式：

（1）锁的V+和门禁设备的NO相连后，接到外接电源的12V

（2）锁的L-和GND接外接电源的GND；

（3）锁的L+接门禁设备的COM。

注意，需要将门禁设备的门锁动作时间设为1s

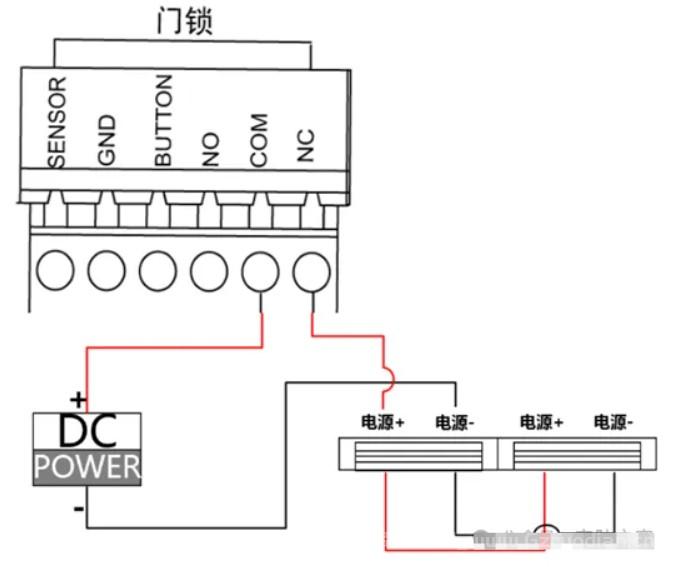

4、接双门磁力锁（NC,COM常闭型）

双门磁力锁（NC,COM常闭型）

接线方式：

（1）第一个磁力锁的电源+接第二个磁力锁的电源+，电源-接电源-

（2）门禁设备的COM接外接电源+，门禁设备的NC接第一个磁力锁的电源+，外接电源-接第一个磁力锁的电源-

5、接感应门/电动门

电动门

首先：需要您先确定锁是否带电

如果锁不带电，参考：断电上锁按阴极锁接线；断电开锁按磁力锁/阳极锁接线

如果锁带电，

a.锁断电开锁：锁的正极接一体机NC，锁的负极接一体机COM

b.锁断电上锁：锁的正极接一体机NO，锁的负极接一体机COM

延伸：

其他型号，一个设备接两把锁

以下以磁力锁为例：

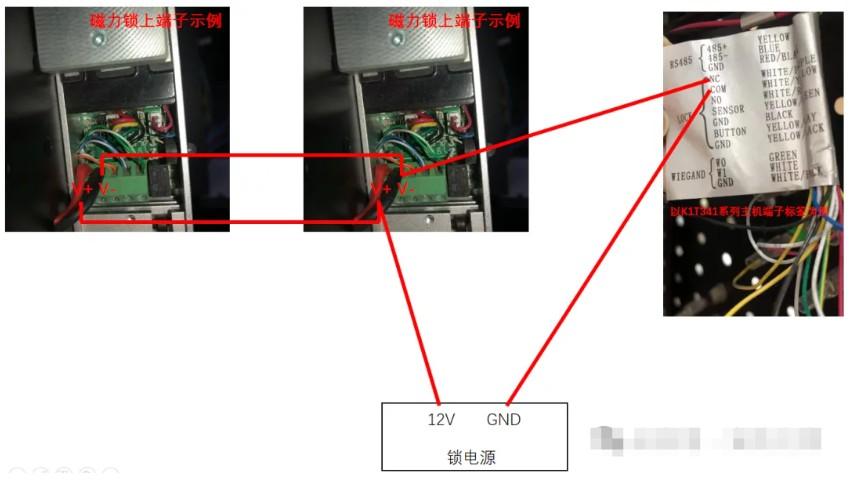

磁力锁/电插锁接在设备上COM和NC的端子上，此端子不带电，现场准备好给锁供电的电源后，设备上NC接任意1把锁上的供电端子负极V-，设备上COM接给锁供电的电源负极，任意1把锁上的供电端子正极V+接给锁供电的电源正极即可。

第二步：门禁一体机怎么添加人员，下发权限？

1、本地操作

第一种按键类一体机：以K1T804MF为例，设备功能以实际型号支持功能为准

添加人员指纹/卡片，具体操作说明建议以用户手册为准

1、在待机页面长按屏幕下方按键区域，OK键2秒

2、上下左右方向按键移动光标选择 用户管理 → 新增用户 进入新增用户页面。

a) 工号指用户的考勤号码，工号应为 1~99999999，不能以 0 开头，且不能重复

b) 卡号不能为空，最长支持 20 位卡号长度，卡号可以为 0，卡号不能重复

c）指纹：相同指纹不可重复录入，一个用户最多可添加 10 个指纹。

d）采用主机认证模式：若该人员需要使用有别于设备验证模式的特殊验证方式，可选用刷卡或指纹、仅刷卡等其他验证方式

3、按ESC并选择是保存新增人员。

第二种触摸屏类一体机：以K1T341MF为例，设备功能以实际型号支持功能为准

添加人员指纹/卡片，具体操作说明建议以用户手册为准

1、在认证界面，用手指长按主显示屏非按键区域3 s，根据界面上方手势，向左或向右滑动，进入管理员验证界面，验证管理员人脸或刷管理员卡片后，进入主菜单界面。

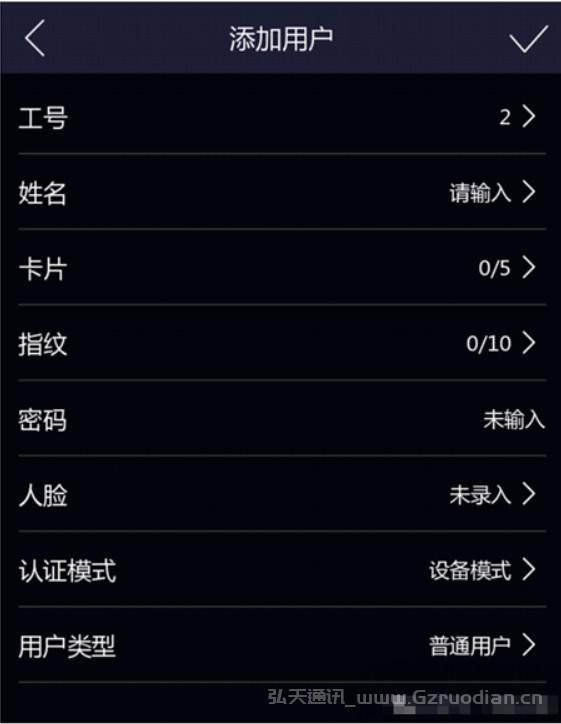

2、在设备菜单界面点击 用户管理 → + 进入添加用户界面。

注意：若本地录卡片，设备会滴滴滴叫，但是读取不到卡片信息。请在4200关闭M1卡加密，点击这里查看操作方法

a)工号不能超过 32 个字符，可以为大小写字母和数字的组合，不能为 0。

b)根据添加用户卡片和添加用户指纹来添加卡片或指纹。

c)相同指纹不可重复录入, 一个工号最多可添加 10 个指纹

d)卡号不能为空, 卡号最长可输入 20 位，卡号不能重复

2、IVMS-4200客户端

4200添加门禁一体机/主机

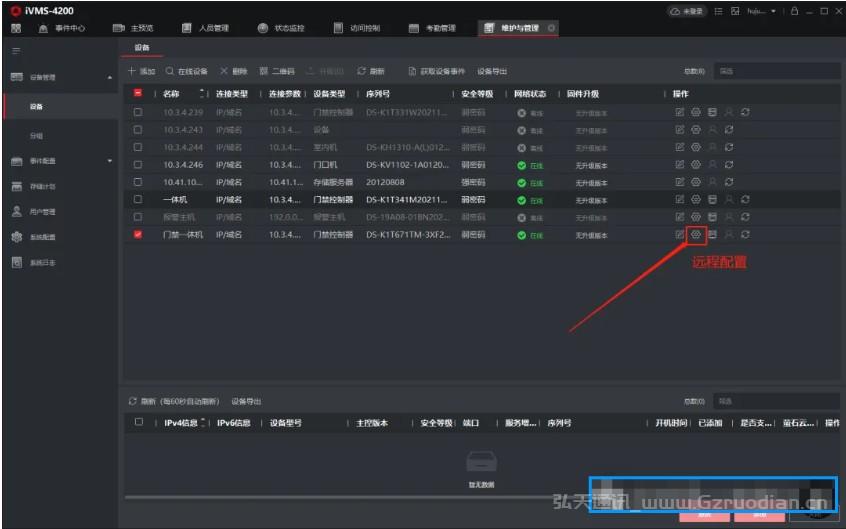

打开4200客户端软件，点击维护与管理—设备管理—设备，点“+添加”，选择“IP/域名”，输入门禁设备IP，门禁的用户名密码，自定义输入名称，打钩“导入至分组”，点击“添加”即可。

添加人员点击“人员管理”，选择对应组织，点击“添加”，

a)卡片添加：（1）如果选择本地添加卡片，需要配置发卡器，卡号信息通过发卡器读取，发卡器配置中需选择发卡器型号，点击确定，开始开始读取读到卡号（“卡号类型”中韦根 34 表示读取 10 位卡号，韦根 26 表示读取 8 位卡号。）注：iVMS-4200批量发卡，请点击这里查看

（2）如果选择远程发卡，点击发卡配置，设备选择对应的门禁一体机，确定，点击开始读取，读到卡号后，点击添加。（门口机不支持远程添加卡片）

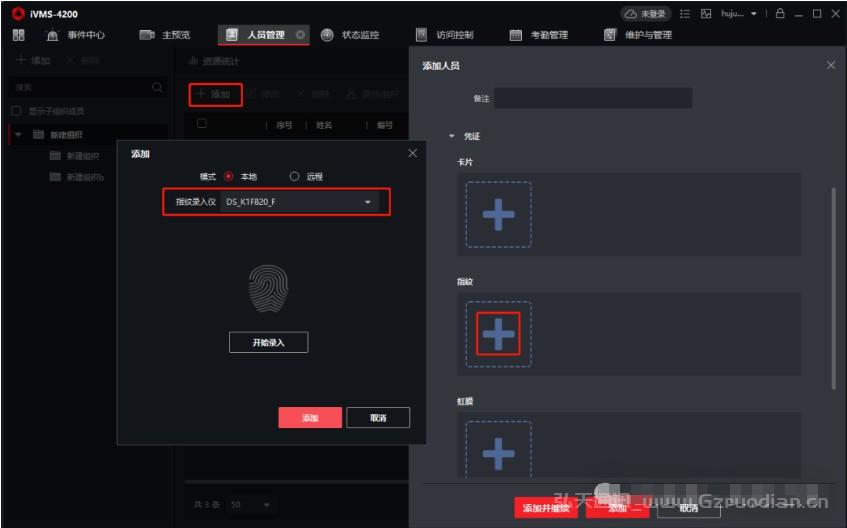

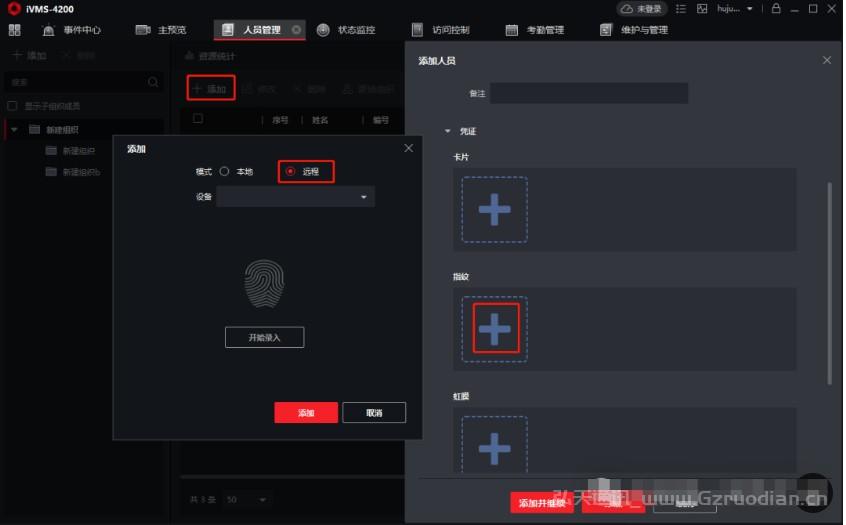

b)指纹添加：（1）如果添加模式选择本地，则选择录入仪型号，点击开始录入进行指纹添加。（指纹录入仪需要匹配）

（2）如果添加模式选择远程，则选择对应的门禁一体机，点击开始录入进行指纹添加。（门禁主机接指纹读卡器不支持远程采集）

4200客户端下发权限

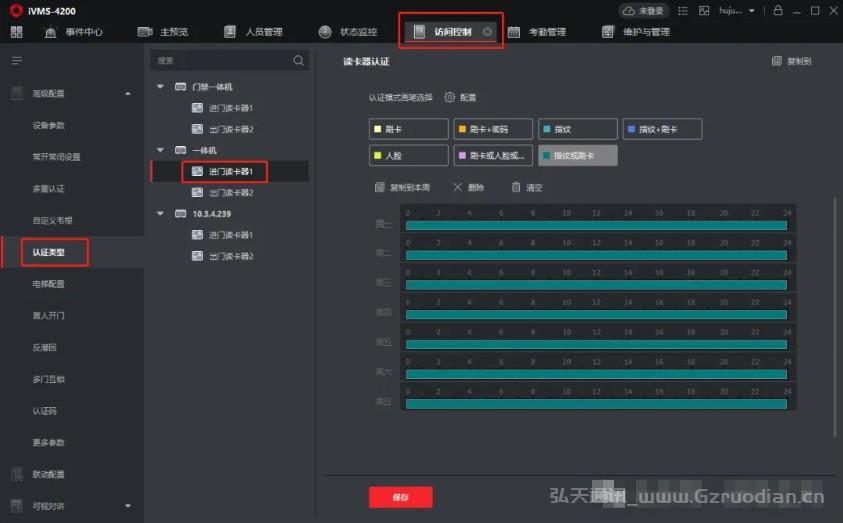

（1）在“访问控制”模块中，进入“高级配置”，选择“认证类型”，选择对应设备读卡器，选择对应认证方式。

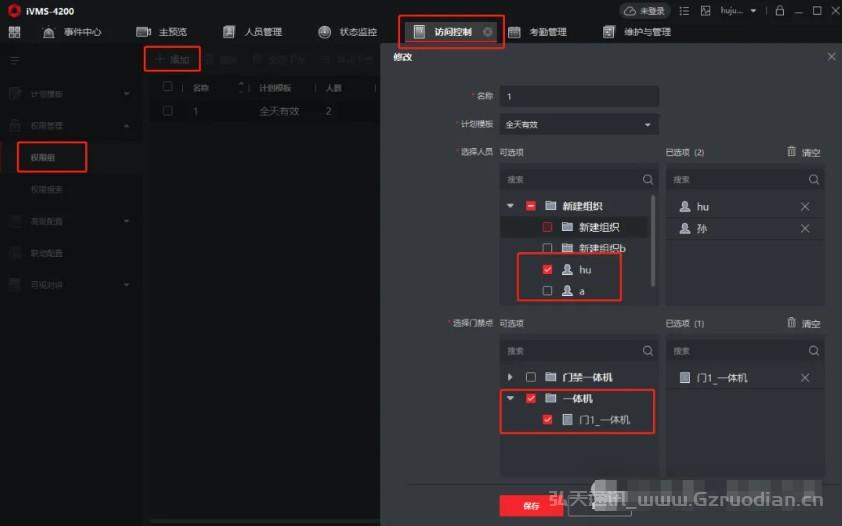

（2） 进入权限组，新建一个权限组， 计划模板默认选择“全天有效”， 选择需要下发的人员和相应门禁点（人员和门禁点均可选择多个），保存配置。

注意: 1个门禁点最多添加到4个权限组中

（3）权限配置完成后，进行下发操作，选中 配置好的权限组，选择“异动下发”，下发完成后会提示“下发成功”。

注意：若是修改了部分人员信息，或者新增某个人员，则勾选对应的人员选择异动下发。

全部下发：清空现有门禁设备上所有的权限，再将当前配置的门禁权限全部下发到设备中。门禁权限主要包括人员的基本信息、凭证信息、访问权限、住户信息、扩展信息等。

异动下发：只将修改过的门禁权限下发到设备中。

（4）下发成功后，可在事件中心—实时事件查看刷脸事件。

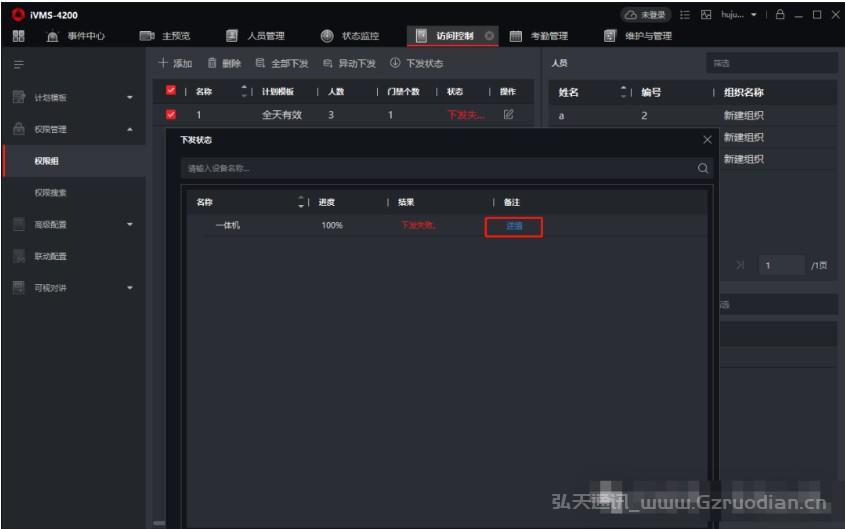

如果下发失败，点击详情，根据对应的报错处理

3、网页访问

一、人员添加

IE浏览器网页输入门禁一体机IP地址，输入用户名和密码，访问后，选择人员管理，添加卡片，目前网页添加卡，卡号只能手动输入

二、事件查询，选择对应姓名和时间，点击查询，可以看到卡号信息

4、互联APP

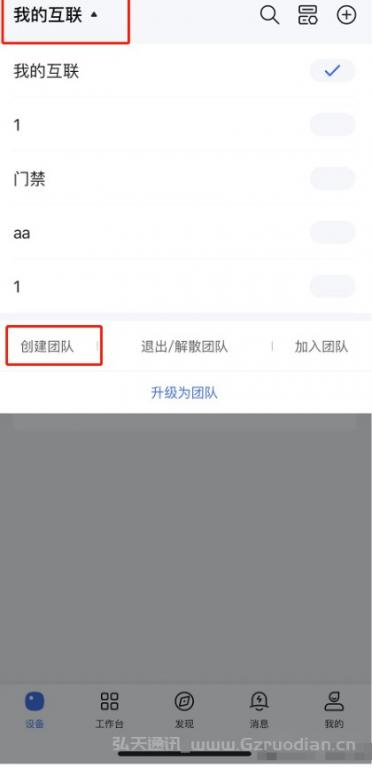

4.1、海康互联APP，如何创建团队？

1、海康互联APP下载好后，登陆后点击”我的互联“ ——”创建团队“或”升级为团队“，创建团队时，选择企业/办公类型或根据情况选择类型进行创建，创建完成后即可进入主页

4.2、海康互联APP，如何添加设备？

第一步：添加设备前，请确定门禁设备在线，如果不在线，按以下方法来解决：

设备如何进行网络设置？（如何联网）

前提：设备如支持触摸屏，可本地进行网络配置；如不支持，需通过sadp或web或4200进行设置。

情况一：设备通过网线连接

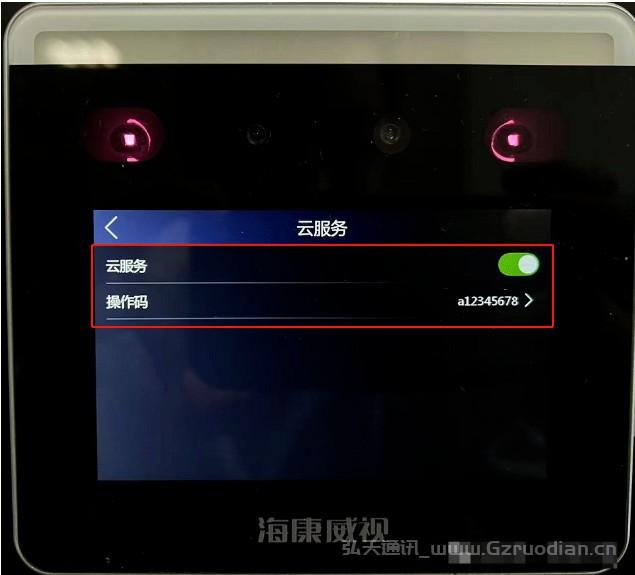

1、本地操作：需要配置网络，启用萤石协议，修改操作码/验证码（点击此处查看方法）

网络配置，建议先启用DHCP

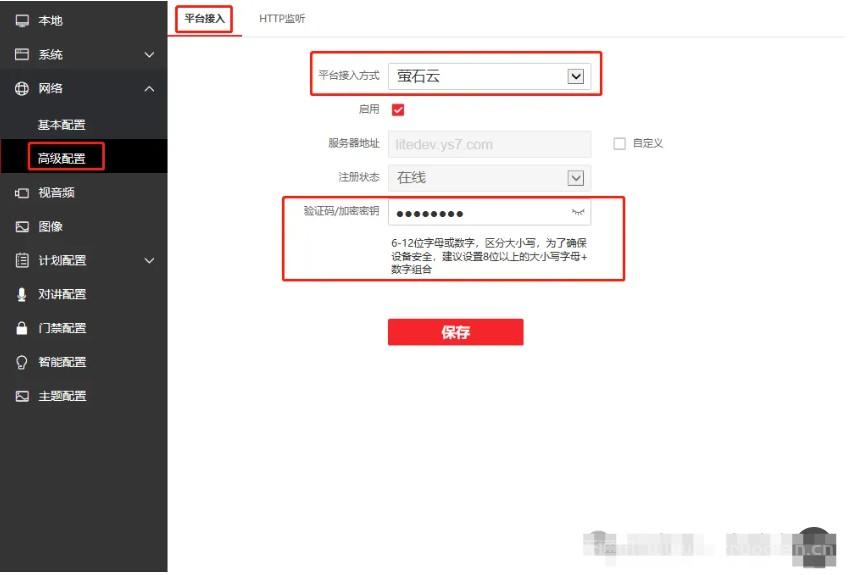

启用萤石协议：

2、4200客户端配置：

您可尝试通过iVMS-4200客户端添加设备，然后进行验证码修改，详细步骤如下：

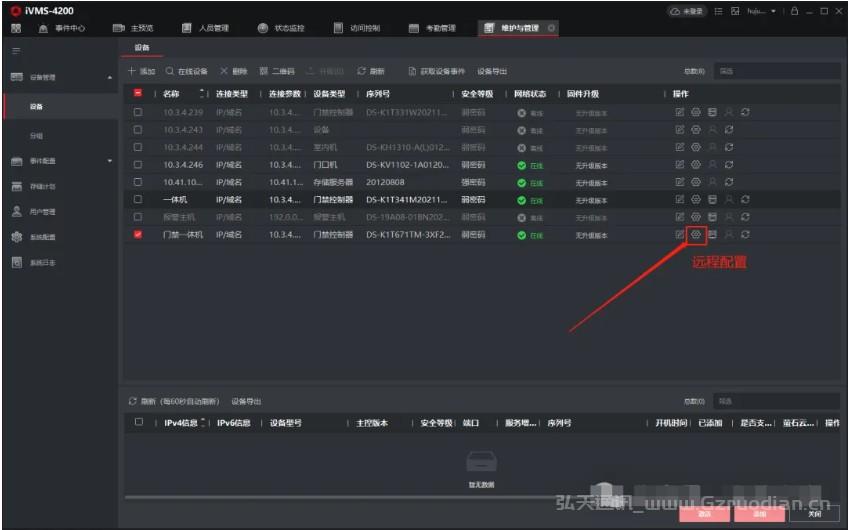

打开4200—进入设备—远程配置—网络界面

网络配置，建议先启用自动获取，保存

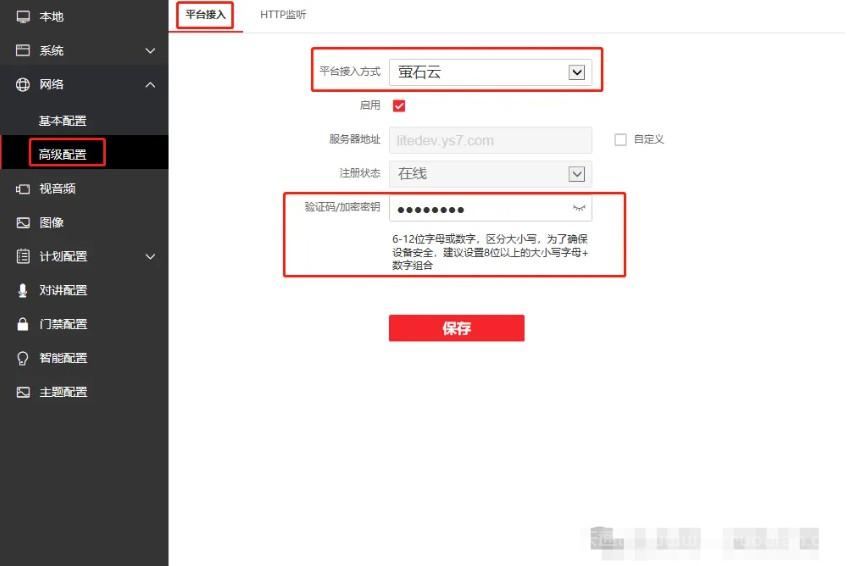

启用萤石协议：修改验证码

情况二：设备通过无线连接

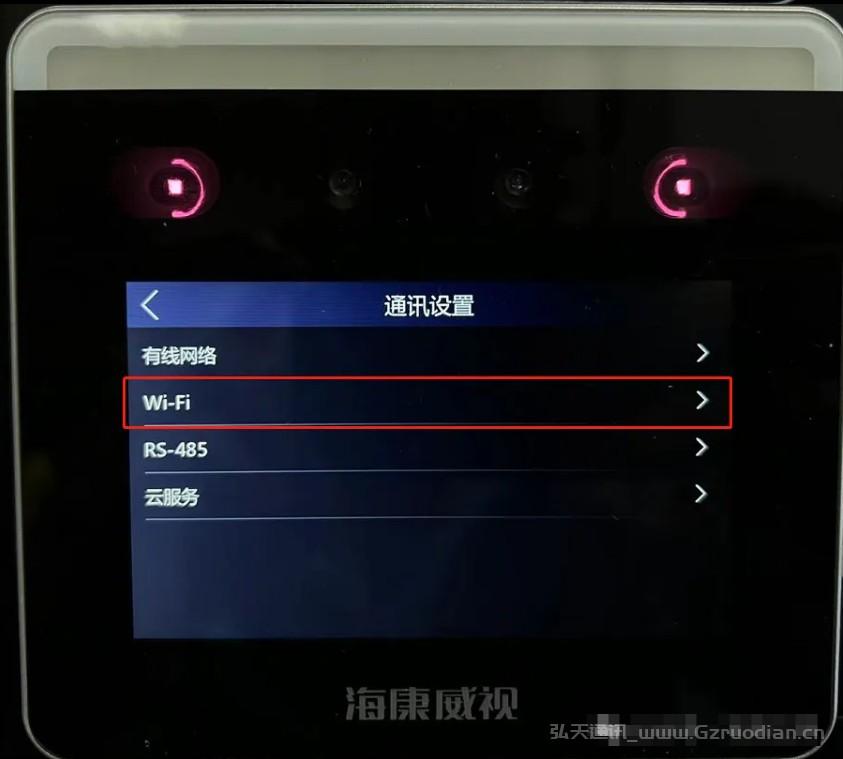

无线连接，需手动配置WiFi功能！明眸系列支持wifi的门禁产品“

1、本地操作：需要配置网络，启用萤石协议，修改操作码/验证码（点击此处查看方法）

网络配置：开启wifi点击对应的网络，输入密码确定

启用萤石协议：

2、4200客户端配置：

您可尝试通过iVMS-4200客户端添加设备，然后进行验证码修改，详细步骤如下：

打开4200—进入设备—远程配置—网络界面，点击后面的操作输入无线密码确定

启用萤石协议：修改验证码

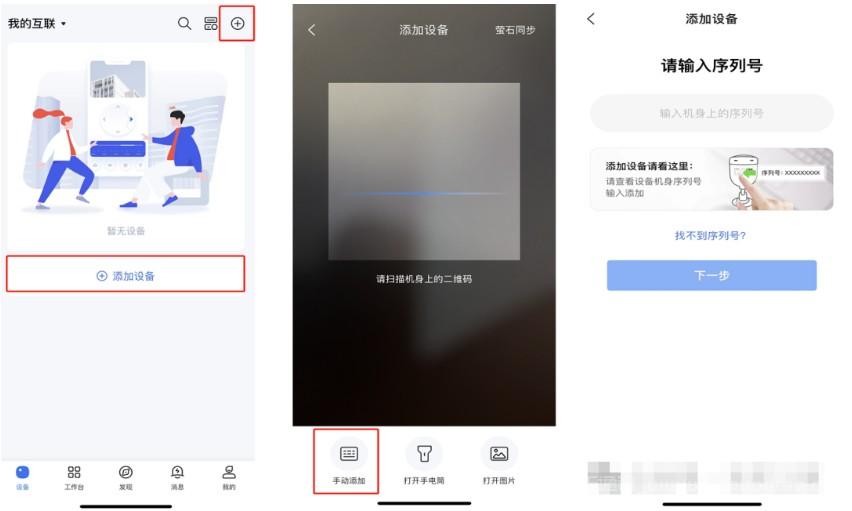

第二步：添加设备：点击“添加设备”按钮或首页右上角“+”按钮，扫描设备机身二维码进行设备添加；如出现扫描失败，可点击“手动添加”按钮，输入设备序列号进行设备添加，如类型1所示。

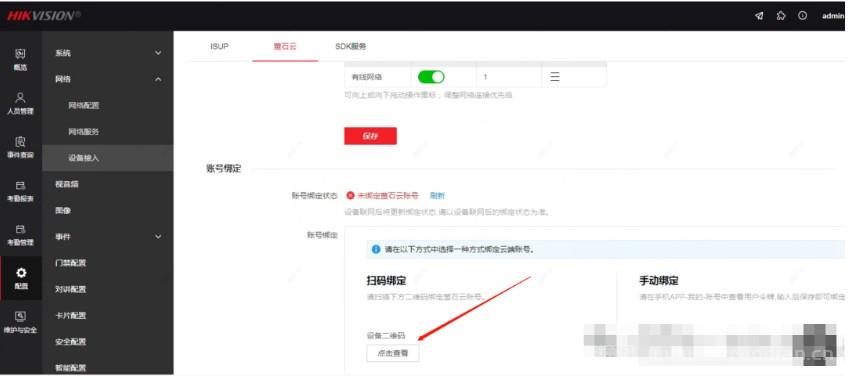

提醒：部分新款门禁需要扫描平台接入二维码或者手动在本地设置操作码进行添加，不支持扫描机身二维码添加，如下图2所示。

类型1：

类型2：

本地：手动设置操作

网页：

删除设备：点击右上角图标，进入“设备管理”，选择“删除设备”，选中要删除的设备，点击删除即可

4.3、海康互联APP，如何添加成员?

1、人员添加：

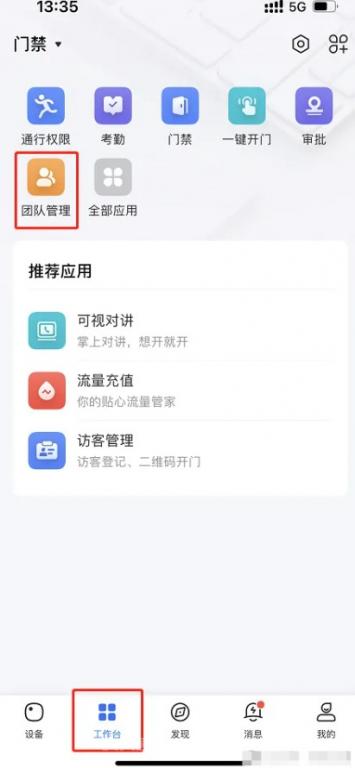

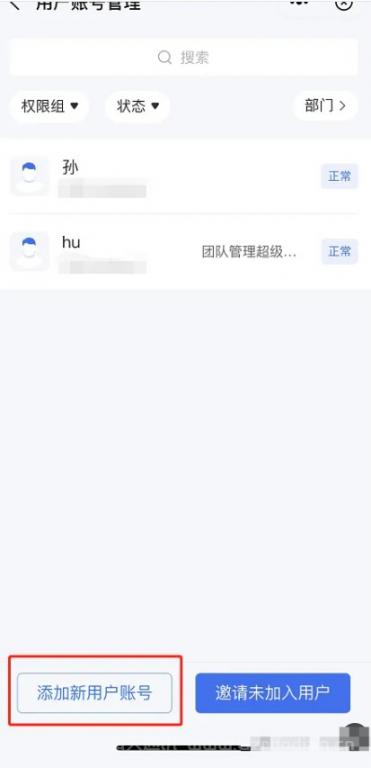

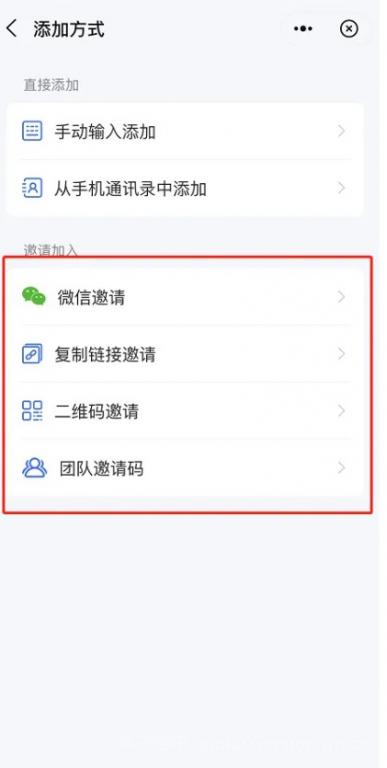

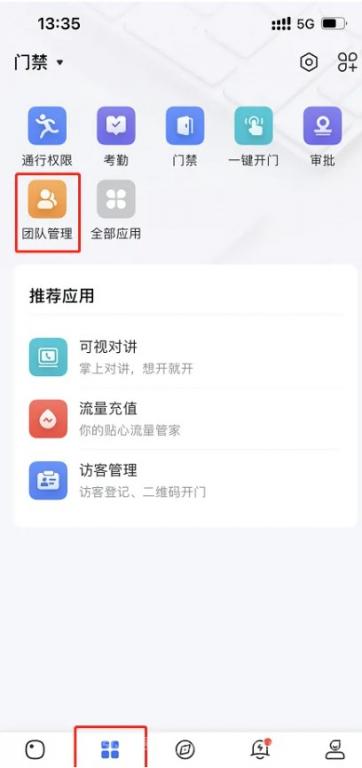

方法一：点击“工作台“——”团队管理“，进入团队管理功能页面，点击”用户账号管理“，添加人员

方法二：点击“工作台“——”团队管理“，进入团队管理功能页面，点击”人员与部门“，添加人员

2、人员信息录入：

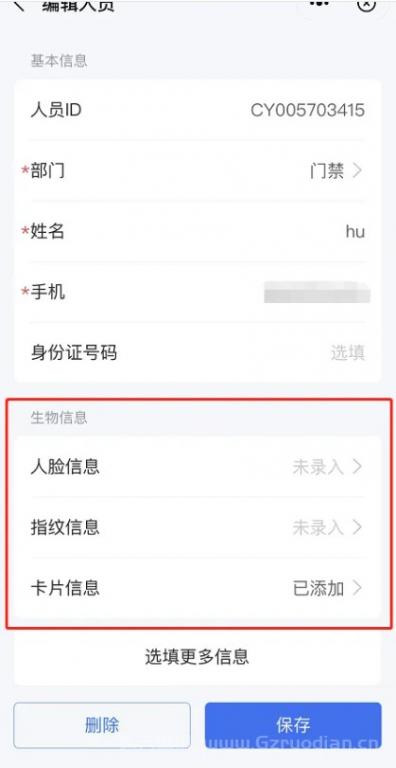

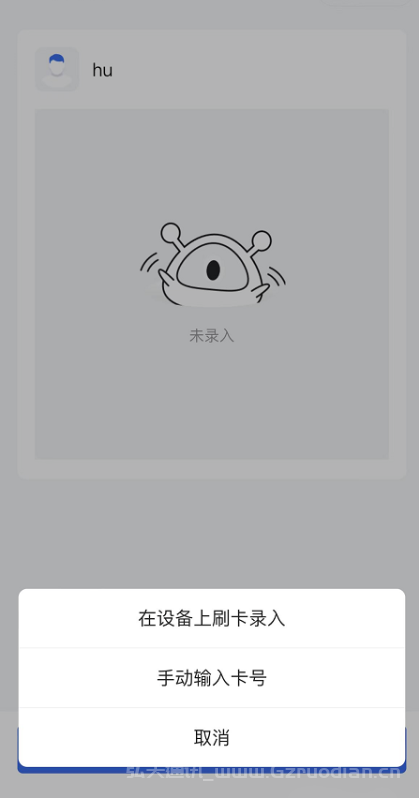

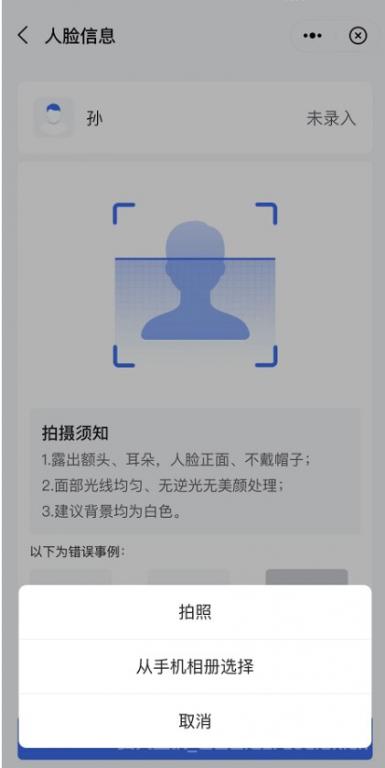

添加人员后，选择对应的人员信息，录入人脸，指纹，卡片

注意：1 个成员仅支持录入 1 张人脸图片，5 个指纹，5 张卡片。

1 张卡只能添加给 1 个成员，不可重复添加。

4.4、海康互联APP，如何下发权限?

一、门禁权限配置：

您可以通过以下方式进入权限配置的页面。

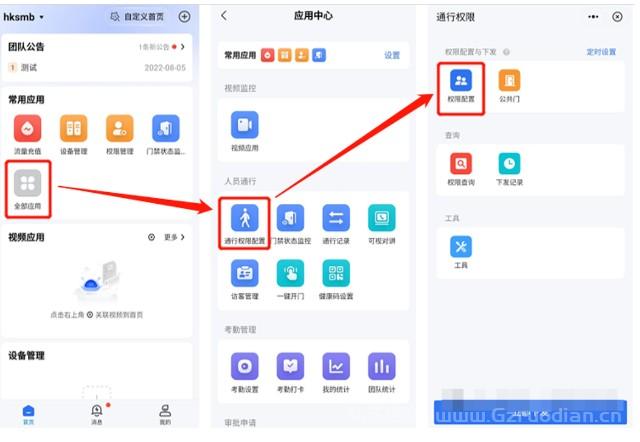

点击 全部应用 →  通行权限配置 → 权限配置，进入权限配置页面。

1）点击添加权限配置，进入新增权限页面，设置以下参数：

配置名称 该门禁权限配置的名称，不超过 20 个字符。

配置描述 描述权限配置的范围，不超过 50 个字符。

人员范围 有该门禁权限的人员范围。

设备范围 有该门禁权限的设备组。

 2）门禁通行计划

来访人员出入的有效时限：

- 全天时段有效：选择全天时段有效，则来访人员每天 24 小时均可通行。

- 部分时间有效：选择某个自定义的时间计划，则在时间计划的特定通行时间内来访人员可以通行。点击保存配置，实现新增门禁权限配置。

二、下发门禁权限：

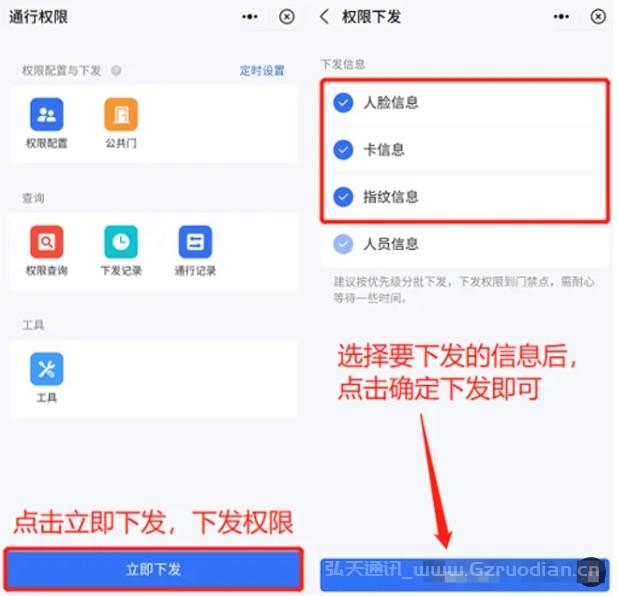

1、您可以通过以下方式进入下发通行权限的页面，点击 全部应用 →  通行权限权限配置 → 立即下发。

2、在弹出的窗口中选择下发信息（人脸信息、指纹信息或卡信息）后点击立即下发。

3、拥有权限的用户下载APP并加入团队后，也可在APP使用一键开门功能在手机进行开门操作。

三、查询门禁事件

询人员的门禁事件记录，了解人员进入或离开的门禁设备、时间、体温等信息。支持查询 今天和近 3 天的人员异常事件，记录过多时还可通过时间、设备范围和异常类别进行高级查询。

操作步骤：

1、您可以通过以下两种方式进入查询人员权限的页面。

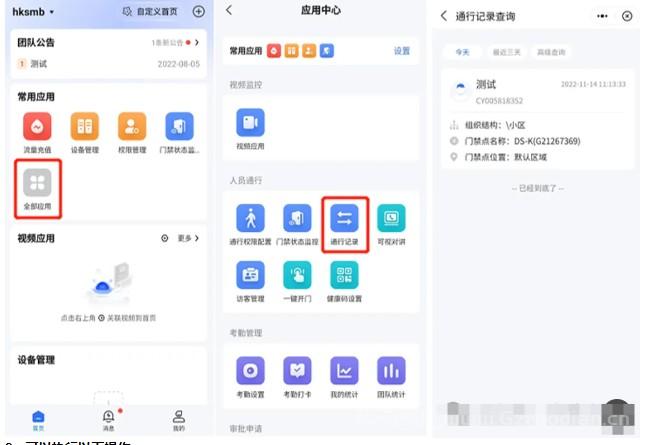

- 点击 全部应用 →  通行权限权限配置 → 通行记录 ，进入通行记录查询管理页面。- 点击 全部应用  → 通行记录 ，进入通行记录查询管理页面。

展示人员姓名、工号、体温、组织结构、设备名称和位置，以及事件发生的时间。

2、可以执行以下操作。

选项操作

查询今天的人员记录：点击今天，页面将展示今日的人员记录。

查询近三天的人员记录：点击近三天，页面将展示近三天的人员记录。

高级查询：点击高级查询，选择时间、人员范围、设备范围、体温范围和健康码范围，点击查询。

注意：异常门禁消息（超时未关门等）需要在APP的消息界面查看而非在门禁记录中查看

5、云眸lite小程序

5.1、云眸lite如何，添加门禁

☛设备管理

管理员拥有设备管理的权限，包括设备添加、删除、重命名、查看设备状态。

▶▶设备添加/删除

设备添加入口：首次进入小程序，点击页面“添加设备”按钮，进行设备添加操作；也可进入“设备管理”模块，进行设备添加。

添加设备支持“手动添加”和“扫码添加”两种方式，可任选其一。

注：手动添加输入序列号，如序列号带字母，需输入大写字母！

添加设备前，请确定门禁设备在线，如果不在线，点击此处查看配置方法

设备添加：

手动添加：手动录入设备序列号和验证码；

扫码添加（推荐）：扫描设备标签的二维码即可完成设备添加。

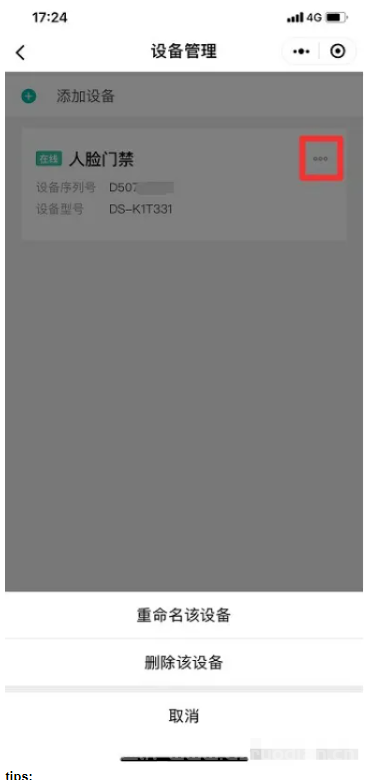

设备删除与修改：可在“设备管理”模块中，点击列表右侧的“...”图标，可对设备进行删除与重命名操作。

tips:

1. 首个扫码添加设备的使用者默认为团队管理员。

2. 一个团队支持添加最多15台设备；

3. 设备添加后，自动对设备上的原有权限进行初始化，避免出现云眸Lite权限与设备本地权限不一致的问题。

▶▶设备状态查看

进入“设备管理”模块：

1、页面展示已添加的设备列表，并对设备当前在线/离线状态进行展示；

2、点击列表右侧的“刷新”图标，可对设备在离线状态进行刷新。

5.2、云眸lite如何，添加人员

一、人员管理：

      管理员拥有团队人员管理的权限，主要包括团队的建立与解散，团队成员的添加与删除，团队成员信息（人脸、卡片、指纹）的管理。

二、团队管理：

团队管理：管理员可对团队名称进行命名与修改；支持转让管理员；支持解散团队。

1、团队名称修改：

1）进入团队管理—团队管理，管理员可对团队名称命名与修改。

2）管理员初次进入人员管理—团队管理时，需录入团队名称，完成团队创建。

2、团队管理员转让

1）首个扫码添加设备的使用者默认为团队管理员。

2）管理员支持转让：通过人员管理-团队管理-管理员变更，管理员可把自己的管理员身份转让给团队成员

tips:

1. 管理员只可转让给通过微信邀请添加的成员；

2. 每个团队有且仅有一个管理员，管理员可将自己的身份转让给其他成员，转让后管理员成为普通成员。

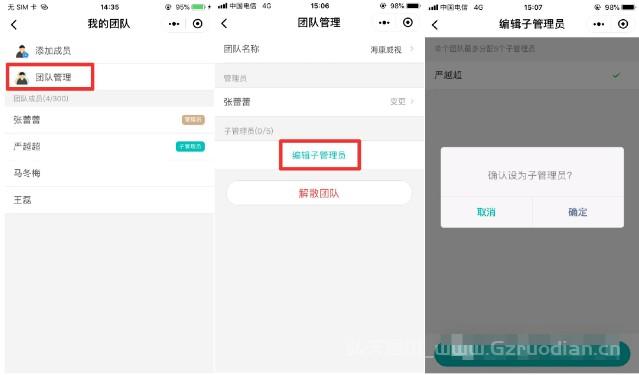

3、子管理员设置：

     主管理员支持设置最多5个子管理员，子管理员权限范围，除了不可点击进入团队管理（即不可解散团队、修改团队名称、编辑子管理员），其他与主管理员均一致。

tips:

只可设置通过微信邀请添加的成员为子管理员。

4、团队解散：

     管理员可将团队解散，团队解散后不支持找回，团队内的设备与团队的关联关系即刻解除，其他用户可将设备再次进行添加。

5.3、云眸lite如何，下发权限

☛门禁管理

管理员可对门禁权限进行分配管理，同时支持远程一键开门。

▶▶门禁权限管理

管理员可针对不同设备设置对应的人员通行/打卡权限。

1、权限配置：

1）首页点击进入“门禁管理”模块，可查看已添加的门禁设备列表。

2）点击列表选择某台门禁设备，进入门禁权限配置页面。

3）根据需要选择有权限人员后，点击“同步至设备”，即可将当前页面上选中的人员权限与设备本地的门禁通行/打卡权限进行同步。

2、同步状态查看：

1）点击“门禁管理—门禁权限”，可查看门禁权限同步状态；

同步成功：表示所配权限已与设备本地权限进行同步，对应人员可以正常通行，无权限人员无法打卡通过；

同步中：请耐心等待，可点击页面下方刷新键进行刷新查看；

同步失败：表示所配权限未完全下发至设备，需发起重新同步。

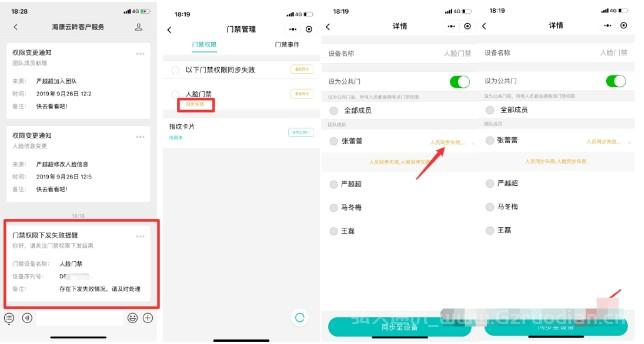

2）当发生同步失败时，在门禁权限设备列表处，可查看同步失败的设备；点击存在同步失败的设备，可查看同步失败的具体人员与失败原因，选择合适方式进行处理。

tips:

同步失败时，管理员如关注“海康云眸发布”，可接收到同步失败的消息推送。

3、公共门

公共门指公共通行的门禁点位。

配置为公共门后，团队内所有成员都会拥有该门禁点位的通行权限，且新成员加入团队后，自动拥有该门禁设备的权限。

公共门：门支持在门禁管理—门禁权限处设置，也支持门禁管理—选择某设备后，打开公共门开关。

5.4、云眸lite如何，查询门禁事件

【考勤平台】

钉钉：人员从钉钉同步，设备将门禁事件直接传给钉钉，钉钉实现考勤功能。

企微：需要用连锁平台，人员从企微同步。设备门禁事件传给云眸，云眸再传给企微，企微实现考勤功能

Lite：lite上自己录人员，lite接收门禁事件，实现考勤统计功能。

【考勤管理】

     管理员可通过设置考勤规则，关联考勤设备与需考勤的人员，并根据工作要求进行考勤时间的设置。一个成员仅可加入一个规则组，进行考勤。

设置考勤规则后，管理员可查看团队/个人考勤统计结果，个人成员可查看自己的考勤结果。

tips:

考勤组最多添加20个。

1、考勤规则配置：

步骤①：

打开海康云眸Lite小程序，在首页点击进入“考勤规则”模块，可进行考勤组配置；支持设置多个考勤组，每个考勤组可独立配置考勤规则。

步骤②：

点击“新建考勤组”，可新建考勤组；点击现有的考勤组可对该考勤组进行修改；

考勤组的配置内容包括：考勤组名称、参与考勤人员、考勤设备、考勤日期、打卡时间段等。

tips:

a. 首次新建考勤组，为方便操作，系统会默认填充考勤组内容；如有需要，可自行修改;

b. 同一个人员不可被添加到多个考勤组;

c. 考勤组修改后，当日生效。

d. 云眸lite最新版支持一天3个时间段的打卡（即打卡6次）

示例：

小王所在的考勤组打卡时间为：8:00-12:00，13:00，14：00-18:00。则小王需要在8点前打卡一次，12-13点之间打卡一次后离开公司；下午13-14之间打卡一次，18点下班后打卡一次。

2、考勤统计查看：

1）考勤结果查看：管理员/个人可通过考勤统计便捷的查看考勤结果。

2）消息推送：团队成员将在需考勤的当日接收考勤提示，管理员会收到前一天的考勤结果通知。

3）查看团队考勤统计：打开海康云眸Lite小程序，在首页点击进入“考勤统计”模块，可按天查看团队的整体考勤统计数据；在该页面，可查看打卡正常和异常的人员列表，并可查看每个人当天的上下班打卡时间；

4）查看单人考勤结果： 点击某位人员，可查看该人员的考勤明细记录：

tips:

a. 考勤状态分为正常和异常两种；正常代表按照考勤组设置的上下班时间正常打卡，异常表示迟到、早退、旷工这几种情况；

b. 普通用户打开考勤统计模块，仅能看到该用户自己的考勤明细。

c. 云眸lite最新版支持考勤重新计算：支持对某日的考勤结果进行重新计算，点击此处查看操作指导。

3、考勤报表导出：

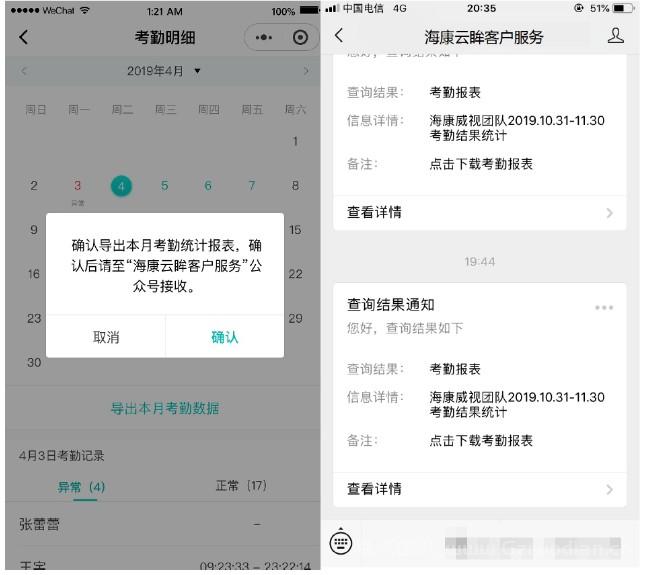

    支持管理员按月导出报表，导出后请至“海康云眸客户服务”微信公众号查看接收。查表查看：ios可直接在微信内部查看，Android可使用常用浏览器进行查看。如报表需要保存为文件，建议在电脑端打开链接。

2、门禁一体机+读卡器+锁

第一步：门禁一体机接锁

1、接磁力锁/阳极锁/电插锁（NC,COM常闭型）

2、接阴极锁（NO,COM常开型）

3、接灵性锁（NO,COM常开型）

4、接双门磁力锁（NC,COM常闭型）

5、接感应门/电动门

延伸：

其他型号，一个设备接两把锁

上面已经说了，这里就不展开说了。

第二步：门禁一体机接读卡器

1、首先读卡器和门禁设备需要匹配——判断方法如下：

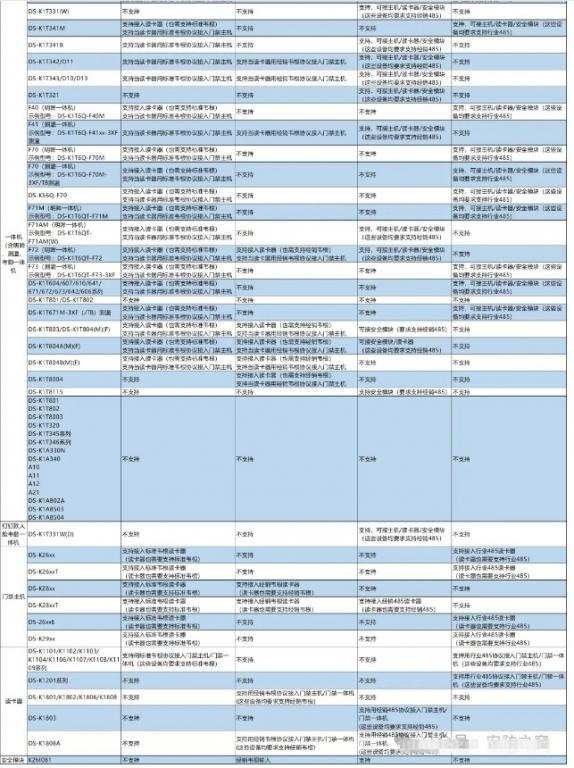

提醒：表格较大，建议将链接复制到浏览器后打开或者下载查看（型号更新较快，建议以设备实际参数为准）；

表格解读：

举例1、DS-K1102和DS-K2801能搭配使用吗？

第一步：查询读卡器：DS-K1102支持用“标准韦根协议”和“行业485”接门禁主机/门禁一体机

第二步：查询门禁设备：DS-K2801支持接入“标准/经销韦根”协议的读卡器

故能判断出来：DS-K1102和DS-K2801能搭配，且读卡器只能用韦根方式此门禁主机。

举例2、DS-K1102和DS-K2604能搭配使用吗？

第一步：查询读卡器：DS-K1102支持用“标准韦根协议”和“行业485”接门禁主机/门禁一体机

第二步：查询门禁设备：DS-K2604支持接入“标准韦根协议”和“行业485协议”的读卡器

故能判断出来：DS-K1102和DS-K2801能搭配，且读卡器能用韦根方式或者485方式接门禁主机。

---------------------------------------------------------------------------------------------------------

特例：

DS-K160x系列目前仅支持搭配DS-K290X系列智能门禁主机使用

2、门禁一体机485方式+读卡器

485接线

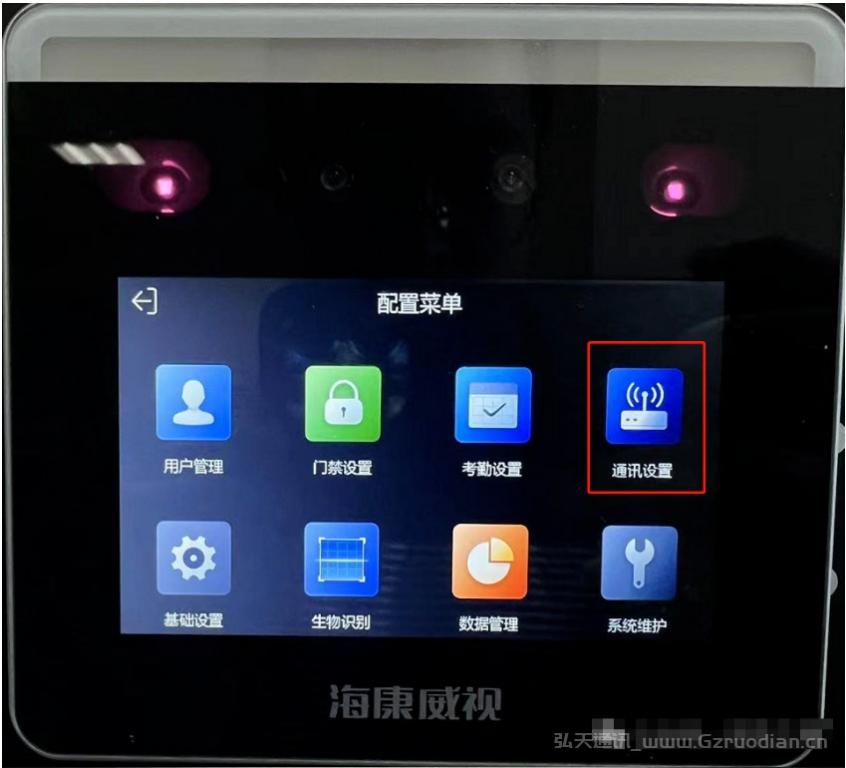

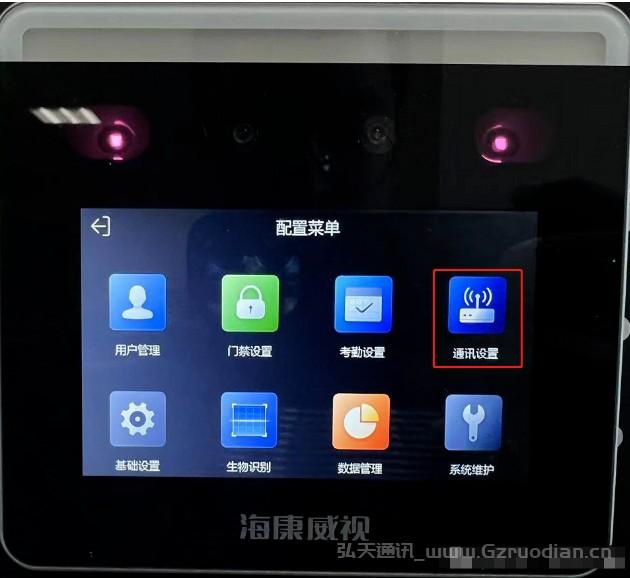

1） 将一体机的工作模式设置为主机模式：通讯设置-485设置-外接设备，选择读卡器

2）读卡器背板拨码位置，将读卡器设置为RS485模式，并将二进制拨码地址设置为地址2，如果您不知道读卡器如何拨码，请点击这里

3）一体机做主机使用时，RS485地址默认为1

本地界面：

网页/4200配置界面：在配置-门禁配置-RS-485界面，核实RS485使能启用，外接设备类型选读卡器模块（设备型号版本不同，菜单界面有差别）

3、门禁一体机韦根方式+读卡器

韦根接线：

提醒：门禁一体机和外接的读卡器W0、W1、GND这3根线是必须要接的

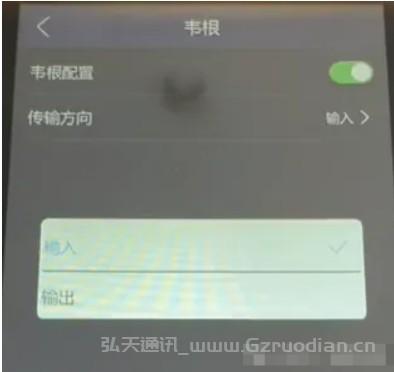

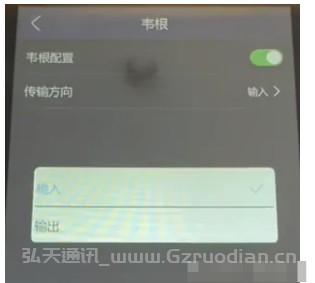

1）读卡器背板拨码位置，将读卡器设置为Weigand模式：通讯设置-韦根设置-传输方向,选择为输入；

2）一体机Weigand设置中，启用Wiegand使能，根据读卡器模式选择对应的Weigand34或Weigand26，如果您不知道读卡器如何拨码，请点击这里

3）Weigand通讯接线建议不超过80米；

4）外部电源必须要跟一体机电源共地。

注意：部分读卡器端子已改成D0、D1分别对应图中W0、W1。

本地界面：

网页/4200界面：网页访问设备，在配置-门禁配置-韦根配置界面，启用韦根按钮打开，传输方向选输入（设备型号版本不同，菜单界面有差别）

4、读卡器使用说明和常见问题

说明：

若读卡器为网络读卡器（DS-K160x）系列。

若为其他型号/非网络读卡器，方法如下，点击查看：

-------------------------------------------------------------------------------------

一、读卡器功能及应用介绍：

1、读卡器的作用

读卡器功能：读卡器用于获取卡片信息，目前IC卡和ID卡常见的类型都是射频卡，运用的是无线射频技术。当卡片靠近读卡区时，卡片会自动发送信息，读卡器读取并解码信息后，将卡片信息传送至控制主机判断权限。

读卡器使用：通过485或韦根方式接入到符合对应协议的门禁主机或门禁一体机

读卡器协议：经销/行业RS485、标准/私有Wiegand（韦根）

2、IC卡和ID卡、CPU卡有什么区别

IC卡、ID卡、CPU卡的区别

一、用途区别

1、IC卡：支持读写功能，常见的除门禁卡、考勤卡外还有公交卡，员工卡等（可用于消费），IC卡的安全性能远高于ID卡。主要的功能包括安全认证，电子钱包，数据储存等。常用的门禁卡、二代身份证属于安全认证的应用，而银行卡、地铁卡等则是利用电子钱包功能。

2、ID卡：只能读不能写，安全性不高、可复制。主要用于考勤、门禁、一卡通等系统。

3、CPU卡可适用于金融、保险、交警、政府行业等多个领域，具有用户空间大、读取速度快、支持一卡多用等特点，并已经通过中国人民银行和国家商秘委的认证。通常CPU卡内含有随机数发生器，硬件DES,3DES加密算法等，配合操作系统即片上OS,也称COS,可以达到金融级别的安全等级。

二、射频频率区别

1、IC卡：是13.56MHz，可读可写，涵盖层面较为广泛。

2、ID卡：是125kHz，只读卡号（UID），不可写入数据。

3、CPU卡：是13.56MHz，内置片上系统COS，安全性较普通的IC卡有较大提升，也属于非接触IC卡的一种。

三、安全性区别

1、IC卡包括ID卡、CPU卡；IC卡的安全性远大于ID卡；

2、CPU卡比ID卡容量多、具有自动运算功能、还有安全性强的卡 ；

3、CPU卡从外型上来说和普通IC卡，射频卡并无差异，但是安全性和普通IC卡比，提高很多。

智能卡与读卡器对应关系：

二、 读卡器接线指导：

首先读卡器和门禁设备需要匹配。

1、RS-485:

门禁主机与读卡器通过RS-485方式进行连接

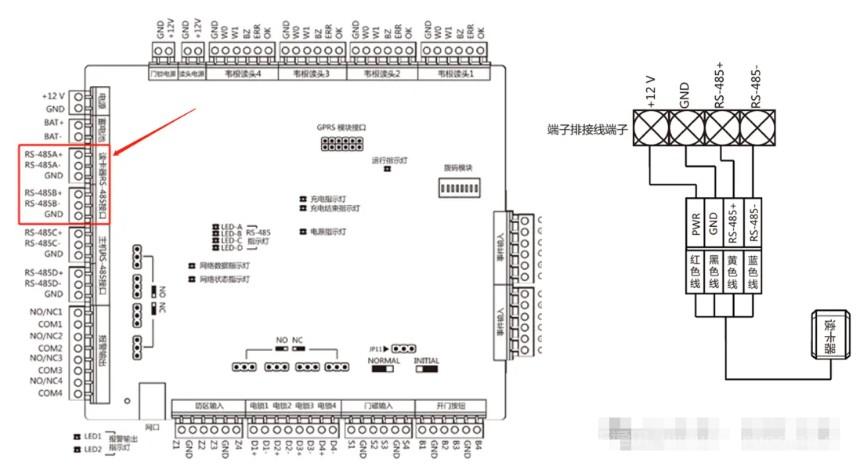

一、485接线（K26主机为例）

注意：485接线线材建议选用RVVP1.0的规格，不能用网线替代哦；485接线建议不超过800米。

方法1、裸板接线：读卡器的红（+12V）和黑（GND）接读卡器的读头电源，读卡器485+接左侧RS485A+，读卡器485-接左侧RS485A-

方法2、外部端子接线：读卡器与外部接线端子处相连，如果有多个读卡器，所有读卡器的485+都接主机485+，所有485-都接，拨码区分什么门对应哪个读卡器，具体如下：

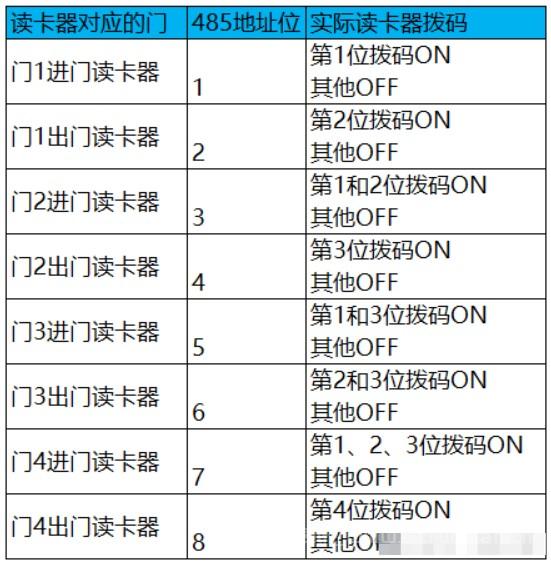

示例：K2604门禁主机接8个485读卡器，（485+都接+，485-都接-）接好后，用拨码区分，您可以参考下方表格

二、读卡器拨码及拨码和门的关系

K1T系列门禁一体机与读卡器通过RS-485方式进行连接

485接线

1） 将一体机的工作模式设置为主机模式：通讯设置-485设置-外接设备，选择读卡器

2）读卡器背板拨码位置，将读卡器设置为RS485模式，并将二进制拨码地址设置为地址2，如果您不知道读卡器如何拨码，请点击这里

3）一体机做主机使用时，RS485地址默认为1

本地界面：

网页/4200配置界面：在配置-门禁配置-RS-485界面，核实RS485使能启用，外接设备类型选读卡器模块（设备型号版本不同，菜单界面有差别）

2、韦根方式:

门禁主机与读卡器通过Weigand（韦根）方式进行连接

韦根接线

提醒：韦根接线线材建议选用RVVP1.0的规格，不能用网线替代哦；韦根接线建议不超过80米。

一、接线说明：读卡器的红（+12V）和黑(GND)接读卡器的读头电源处，绿（W0）接端子W0，白色（W1）接端子W1处，此四根线是必连的；

注意：部分读卡器端子已改成D0、D1分别对应W0、W1。

如果要控制韦根的LED和蜂鸣，必须把BZ/ERR/OK都接上去。

二、拨码说明：

1、前4位：

地址拨码，韦根模式下无需进行地址拨码。

2、第5位：

1）如后缀是-M的读卡器：拨码开关5为预留位。

2）如后缀是-C的CPU卡读卡器：拨码开关5，拨ON是读卡序列号，OFF是读卡内容。

3）如是新款的行业读卡器：拨码开关5号位代表卡片安全。

ON：关闭 M1 卡加密、关闭非法 M1 卡识别，启用 NFC 开门

OFF：启用 M1 卡加密、启用非法 M1 卡识别，关闭 NFC 开门

3、6-8位：

第6位拨为ON，第7位除非明确要求用韦根26通讯，否则不用拨，第8位预留。（w26指读卡器卡号是8位数时，w34指读卡器卡号是10位数时）。

三、示例：韦根读卡器连接DS-K2602

1）机箱的接线端子有2个韦根接口，板子的上方有四个韦根接口（以K2602是双门的门禁主机为例，READER 1对应门1进，READER2对应门1出，以此类推；

Tips：K2602是双门主机，读卡器可只接在图②主板上，外部机箱韦根端子（即图①）可不接。

部分读卡器端子已改成D0、D1分别对应图中W0、W1。

四、如何区分读卡器和门的对应关系

1、K2601/K2801单门主机：

韦根读头1 接的读卡器对应门 1 的进门读卡器，韦根读头 2 对应门 1 的出门读卡器。

2、K2602/K2802双门主机：

韦根读头 1、 3 接的读卡器分别对应门 1、 2 的进门读卡器，韦根读头 2、 4 分别对应门 1、 2 的出门读卡器。

3、K2604/K2804四门主机：

韦根读头1、 2、 3、 4 接的读卡器分别对应门 1、 2、 3、 4 的进门读卡器。

注意：K1801系列读卡器是HIK韦根私有协议，只支持连接到K2800系列门禁主机。读卡器不需要拨码。

蓝色韦根线接地 : HIK韦根私有协议W27（8位卡号）;

蓝色韦根线不接地：HIK韦根私有协议W35（10位卡号）。

K1T系列门禁一体机与读卡器通过Weigand（韦根）方式进行连接

韦根接线：

提醒：门禁一体机和外接的读卡器W0、W1、GND这3根线是必须要接的

1）读卡器背板拨码位置，将读卡器设置为Weigand模式：通讯设置-韦根设置-传输方向,选择为输入；

2）一体机Weigand设置中，启用Wiegand使能，根据读卡器模式选择对应的Weigand34或Weigand26，如果您不知道读卡器如何拨码，请点击这里

3）Weigand通讯接线建议不超过80米；

4）外部电源必须要跟一体机电源共地。

注意：部分读卡器端子已改成D0、D1分别对应图中W0、W1。

本地界面：

网页/4200界面：网页访问设备，在配置-门禁配置-韦根配置界面，启用韦根按钮打开，传输方向选输入（设备型号版本不同，菜单界面有差别）

三、读卡器使用指导：

1、读卡器指示灯

若指示灯状态异常，建议检查：

1、检查接线是否正确。

2、若为485接线，拨码是否正常？

情况一：读卡器选择485接线，前4位进行地址拨码，后面四位无需拨码，都是OFF的状态；

情况二：读卡器选择韦根接线，若设备有拨码盘：前四位都是OFF状态，无需进行地址拨码，第6位拨为ON，第7位除非明确要求用韦根26通讯，否则不用拨。（w26指读卡器卡号是8位数时，w34指读卡器卡号是10位数时）。

拨码开关5为预留，指的是-M的读卡器，如果是-C的CPU卡读卡器，5拨ON是读卡序列号，OFF是读卡内容。

新款行业读卡器拨码开关5号位代表卡片安全

ON：关闭 M1 卡加密、关闭非法 M1 卡识别，启用 NFC 开门

OFF：启用 M1 卡加密、启用非法 M1 卡识别，关闭 NFC 开门

涉及型号有：（产品型号较多，建议以说明书为准）

DS-K1102AEM、DS-K1102AEMK、DS-K1102AM、DS-K1102AMK、DS-K1108AM、DS-K1108AMK、DS-K1108AS、DS-K1108ASK、DS-K1808AM、DS-K1808AMK

【延伸】线材说明：

485及韦根接线线材建议选用RVVP1.0的规格，不能用网线替代哦~

485接线建议不超过800米，韦根接线建议不超过80米。

第三步：门禁一体机怎么添加人员，下发权限？

1、本地操作

2、IVMS-4200客户端

3、网页访问

4、互联APP

5、云眸lite小程序

因为上面已有说明，这里就不具体展开细说了。

下面3种与第1，2种的方法相同。

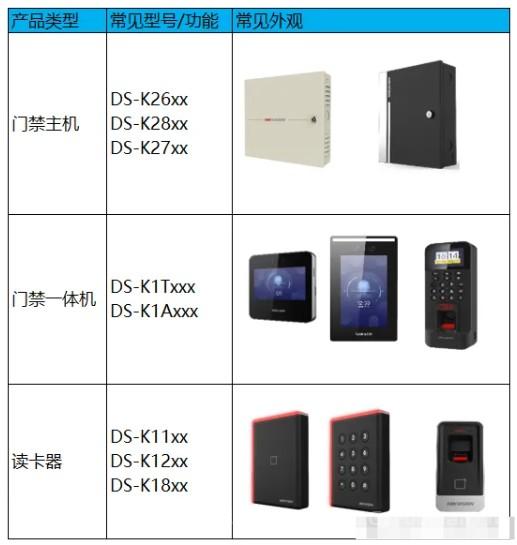

3、门禁一体机+门禁主机+锁

4、门禁主机+读卡器+锁

5、两个门禁一体机+锁（其中一个门禁一体机当做读卡器使用）

我司拥有的光纤熔接安装工具、光缆线路测试仪、光纤测试设备等。承接全广州（番禺、南沙、从化、黄埔、天河、海珠、越秀、荔湾）及全佛山（禅城、顺德、南海、三水、高明）等同行光纤熔接业务，专业熔纤多年，OTDR光时域测试，光纤通断测试，光纤质量测试，断点故障排查，大小机房割接,光纤施工，光纤维修等。价格保证较优销售光纤光缆、光纤收发器、光纤模块、光纤配件等！！！

打赏 支付宝打赏 微信打赏
