海康报警主机搭配4200客户端的设置方法

操作步骤：

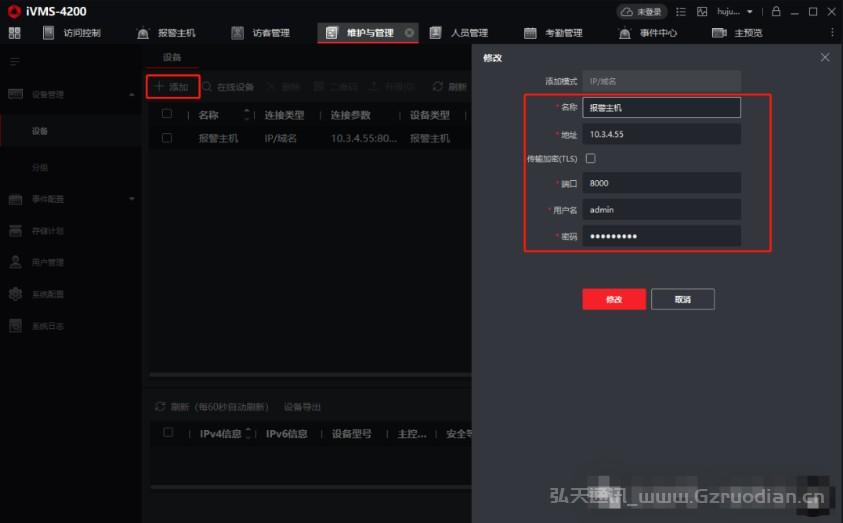

1、添加设备，将报警主机添加到4200客户端

2、注册外接模块（未外接模块无需操作此步）

当现场存在外接扩展模块时， 主机需要断电重启才会触发外设模块重新注册。

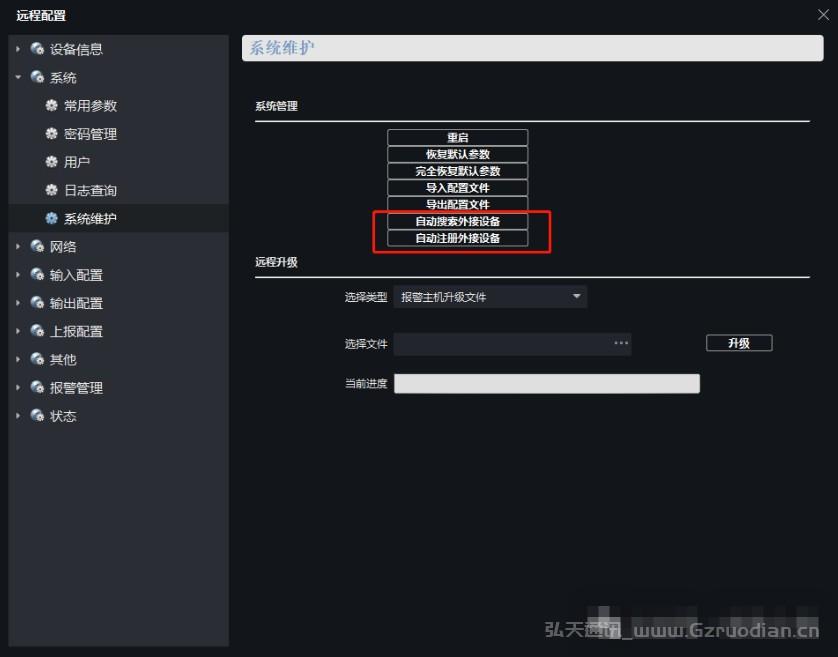

远程配置-系统维护-自动搜索外接设备，搜索完后，再点击自动注册外接设备

确保外接模块在线，参考：

总线/分线报警主机（DS-19/29A系列）外接模块注册状态查看方法

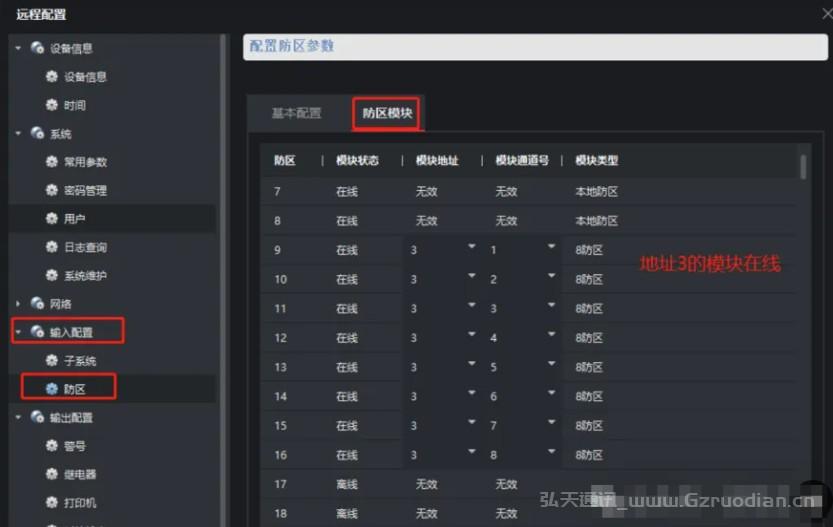

一、外接扩展模块：输入配置-子系统，防区-防区模块中查看，防区对应关系说明：

1、外接扩展模块的防区号都是从9防区开始；

2、防区的顺序和模块地址的排列顺序有关系，如图中，地址为3的8防区模块占用了9-16防区，即模块的Z1对应9防区，模块的Z2对应10防区，以此类推。

二、外接继电器模块：输出配置-继电器-继电器模块中查看，继电器对应关系说明：

1、外接扩展模块的继电器号都是从继电器5开始；

2、继电器的顺序和模块地址的排列顺序有关系，如图中，地址为10的4路继电器模块占用了继电器5-8，即模块的NO1 COM对应继电器5，模块的NO2 COM对应继电器6，以此类推

--4200如何进远程配置？

1、3.x版本4200客户端：

打开4200客户端后，点击维护与管理-设备管理-设备，将滑动条移动到最右侧，点击对应在线的设备后面的齿轮形状图标，即可进入远程配置

2、2.x版本4200客户端：设备管理-设备，选择对应设备，点击远程配置

3、子系统关联防区、键盘、键盘用户：为了方便对防区进行统一的管理，需要进行此操作，直接操作子系统即可对防区进行布撤防操作。

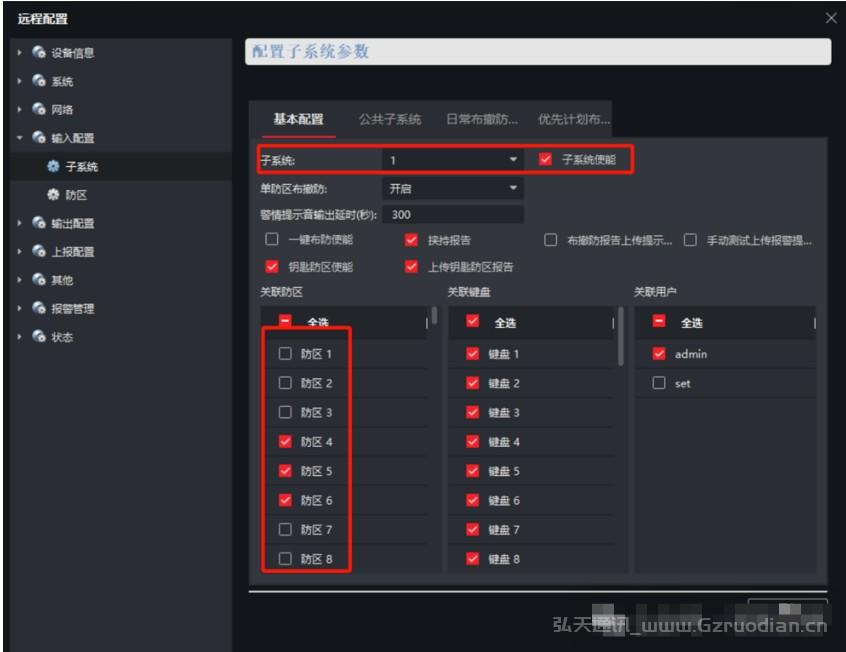

将子系统需要管理的防区关联到子系统中，进入输入配置-子系统界面，勾选需要管理的防区。

【子系统】：网络报警主机最多支持 8 个子系统，对子系统操作就是对该子系统中所有防区进行操作；

【单防区布撤防】：对子系统的单个防区开启布撤防权限；

【警情提示音输出延时】：主机警号接口输出持续时间，输出延时时间范围0~5999 秒；

【一键布防使能】：是否开启同时布防子系统中所有防区的权限；

【挟持报告】：勾选时，当遇到挟持情况时，输入挟持密码，系统会自动上传挟持报告；

【布撤防报告上传提示音】：键盘提示布撤防报告上传成功；

【手动测试报告上传提示音】：键盘提示手动测试报告上传成功；

【钥匙防区使能】：是否开启钥匙防区布防权限；

【上传钥匙防区报告】：钥匙防区布防时是否发送报告；

【关联】：分配防区、键盘或键盘用户到指定子系统；

4、防区设置参数说明：

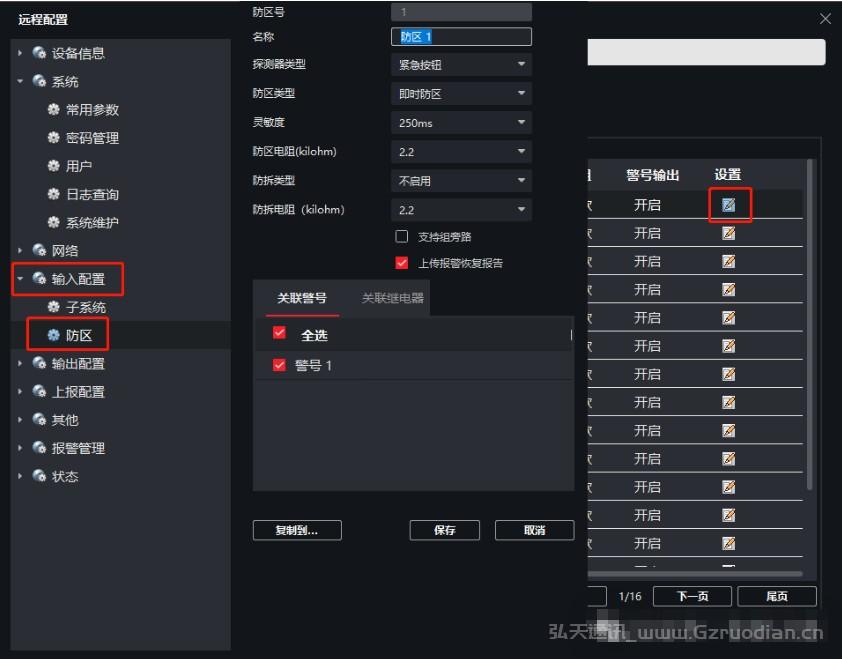

4200远程配置-输入配置-防区，可看到本报警主机所对应的所有防区，双击防区或点击最后设置图标即可配置对应防区参数。

名称：可自定义名称，支持同步到键盘上显示

探测器类型：保持默认，或按照实际修改

防区类型：设置防区的类型，参考：

报警主机防区类型介绍（即时防区、延时防区等）

一、设置方法：

总线/分线报警主机（DS-19/29A系列）：4200进入报警主机远程配置（4200如何进远程配置？）-输入配置-防区，修改为所需要的防区类型。

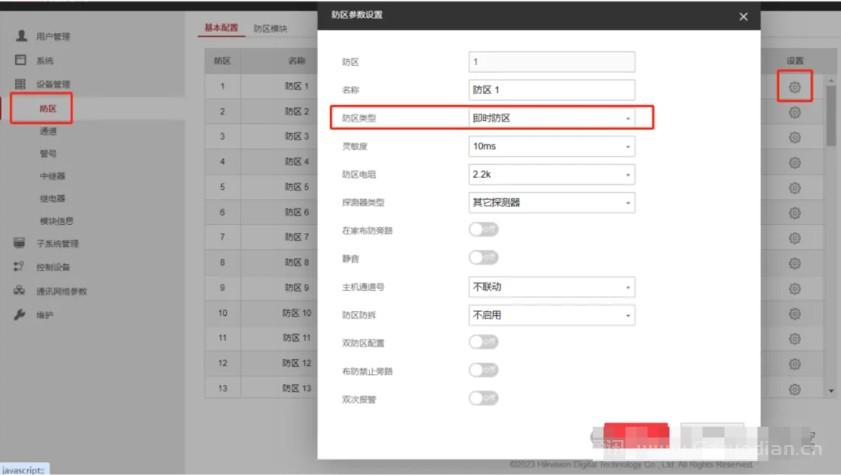

混合报警主机（DS-PHA系列）：网页访问报警主机IP，进入配置-设备管理-防区，修改为所需要的防区类型。

二、常见的防区类型定义：

1、24小时有声防区

该类型防区常应用于紧急按钮、烟感探头、玻璃破碎探测器。它除向中心站发出警报外，还形成有声警报（例如床边应急报警）。触发该类型防区在键盘上会产生报警提示音并在客户端及键盘界面显示，还会产生报告。该防区不受布/撤防影响，不允许被旁路。

2、延时防区

该类型防区主要用于进/出口路线（例如正门/主要入口），该路线是用户操作键盘的必经之处。该防区在布防状态下外出延时结束时生效。在触发该防区时，如已设置进入延时，用户必须在延时结束前对系统撤防，否则会触发报警。键盘会在进入延时时间内发出蜂鸣声作为提示信号。

（1）外出延时：若系统存在延时防区，系统布防后提供一段时间，在该时间段内触发带有延时功能的防区，系统不会发出报警；但在延时结束时，防区触发立即报警。

（2）进入延时：若系统存在延时防区，当系统处于布防状态时，触发带有进入延时功能的防区，系统不会马上发出报警，允许操作者在该时间内对系统撤防，若系统未撤防，延时结束时系统立即报警。

3、即时防区

该类型防区主要应用于触发报警后立即报警的场合。没有进入延时和退出延时。

--

灵敏度：保持默认

防区电阻：设置外接电阻的阻值，建议保持默认

防拆类型：为本地防区启用防拆接法时使用，默认不启用即可

防拆电阻：保持默认

5、关联继电器

继电器设置里，可以设置子系统事件关联继电器是否动作。

在相应的事件后面选择开启时，当子系统产生这条事件时，继电器打开。

在相应的事件后面选择关闭时，当子系统产生这条事件时，继电器关闭。

一般配置为，报警时勾选开启，消除报警记忆时勾选关闭，其他根据需要进行配置。

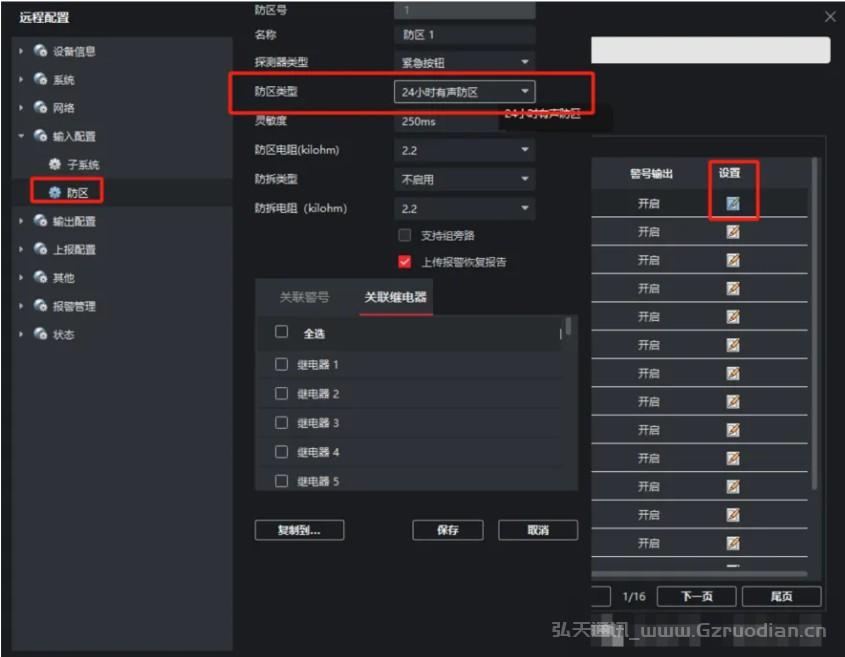

特别说明：如需防区和继电器一对一进行管理，需在防区中勾选对应的继电器，不需要在输出配置-继电器中进行设置。

6、报警主机布撤防设置

报警主机搭配4200客户端布撤防与消警设置

【图文指导】

一、键盘布撤防操作

报警键盘常见操作指令

一、键盘介绍

键盘按键说明如下（报警键盘指示灯含义介绍）

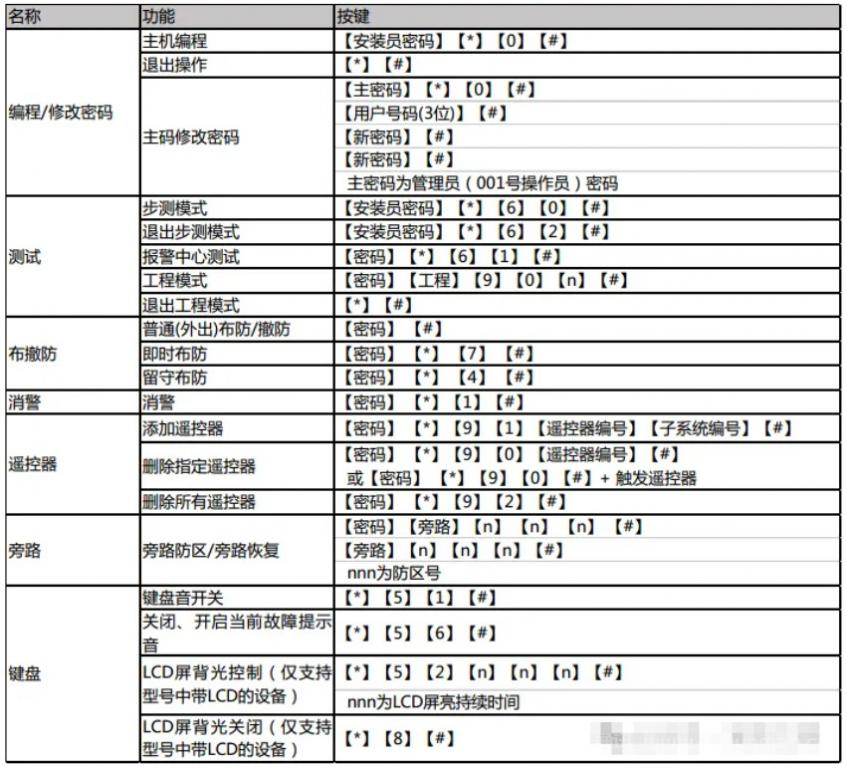

二、指令汇总：

1、报警主机键盘初始密码：1234

2、若是全局键盘，请先输入进入子系统*3N#，N为子系统号。

【3.X版本】报警主机

【2.X版本】报警主机

键盘上输入密码#（如1234#），键盘右上角的蓝色灯亮起则为进入布防状态。触发报警，键盘上会显示防区X报警即为正常。

键盘常用操作：

布撤防：密码#（如1234#）

消警：密码*1#（如1234*1#）

旁路：密码旁路防区号#（如1234旁路001#，001是防区1）

二、4200操作子系统布撤防：

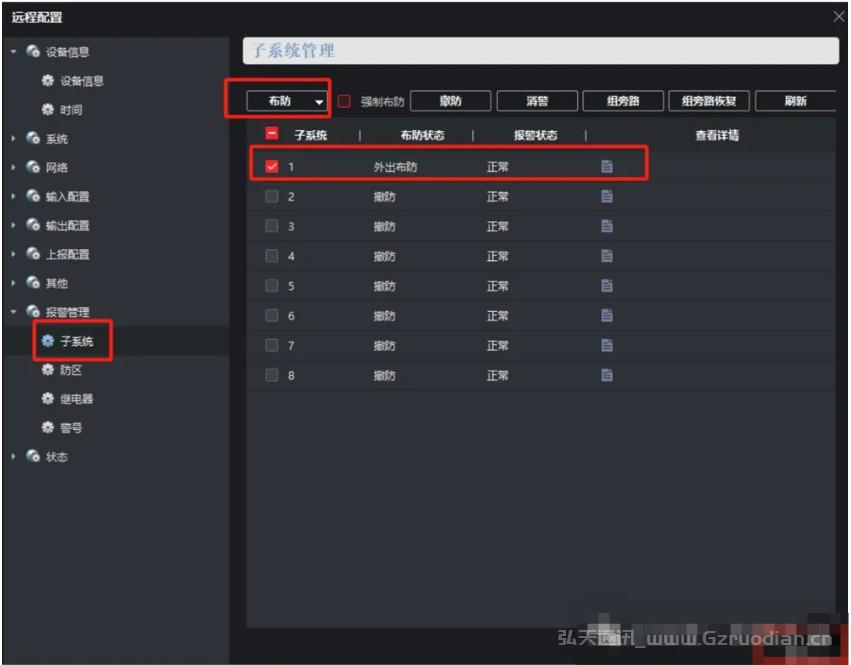

1、远程配置-报警管理-子系统，勾选子系统，点击布防；撤防操作同理。

2、触发探测器；红外探测器人走过去触发，按钮类型按下按钮，振动探测器敲击振动触发，门磁探测器，打开门窗触发。

3、对应的警灯亮起（如有），4200收到事件，即功能全部正常。

事件中心中查看事件内容，看到防区报警即为正常。

延伸：4200操作单防区布撤防：确认单防区布撤防功能开启

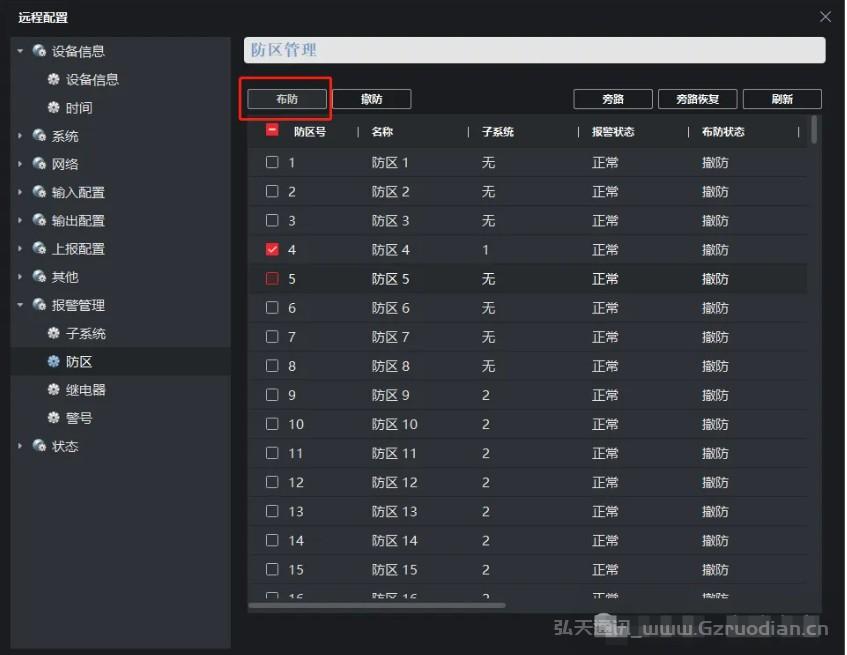

远程配置-报警管理-防区，勾选防区号，点击布防；撤防操作同理。
