只需两步，快速配置交换机组网

可以说交换机的配置无处不在，理解的它配置原理远远要比生硬的记代码更加重要，本期我们将通过最简单的方式，来详细交换机Vlan配置，以及不同vlan间的通信。

若对这块不是很明白，可以详读本篇内容。

案例：vlan配置及交换机间的通信

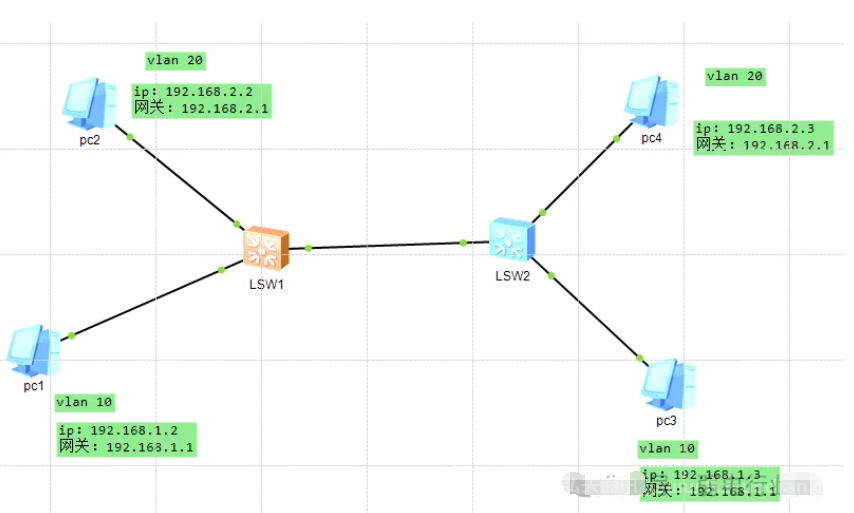

如下图案例，有两台交换机，几台pc，现在我们要对其划分两个vlan，

其中vlan 10的网关ip地址是192.168.1.1/24。

vlan 20的网关ip地址是192.168.2.1/24。

使vlan 10与vlan 20间的pc电脑能够相互通信，如何实现呢？

要完成这个配置，其实只需要两步：

第一步，就是划分vlan，然后指定端口。

第二步：给vlan配置上网关地址，使其能够与相邻的vlan通信。

第一步：配置交换机的vlan，并指定端口

我们来看下第一步，配置交换机的vlan，并指定端口，这里面我们直接在交换机中配置，且截图给大家，并附上了代码解释。

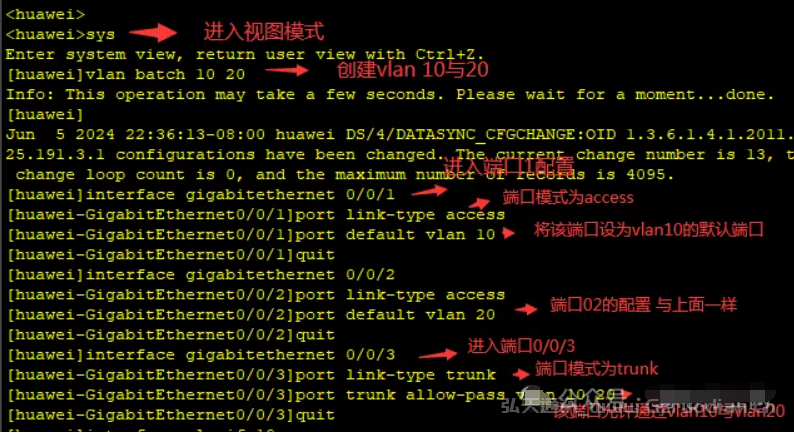

lsw1的配置

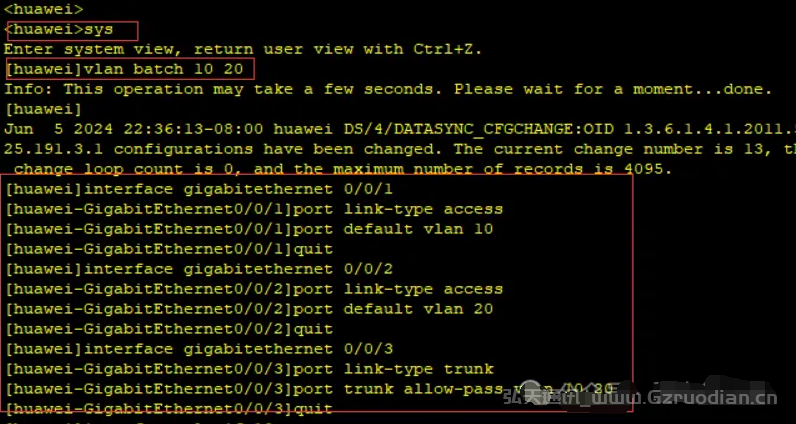

lsw2配置

可以看到，两台交换机配置是一样的，也就是同样的代码在不同端口间重复。

值得注意的是，access与trunk之间的区别，这里我们给大家一个简单的解释。

Access端口模式：是交换机上用于连接终端设备的端口,如计算机、ap、打印机等，它只属于一个VLAN。

trunk端口模式：是用于交换机与交换机之间的接口配置用trunk，可以允许多个VLAN通过。

第二步：给vlan配置网关地址，使用能够通信

在完成了 第一步的vlan配置后，接下来就是给vlan配置ip地址了。

如下：

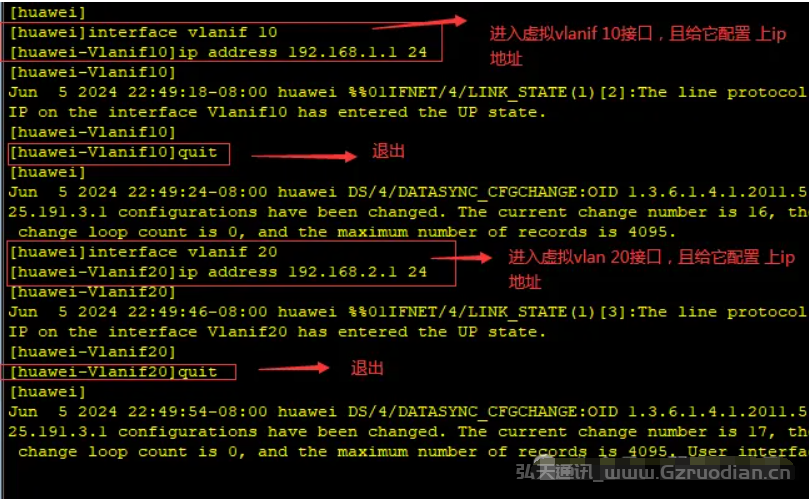

lsw1配置：

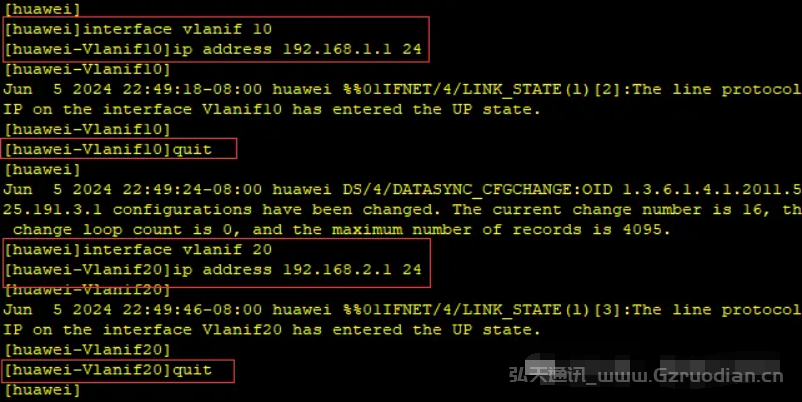

lsw2配置：

同样也可以发现，交换机1与交换机2的配置是一样的，同样的代码在不同交换机上重复。

什么是VLANIF接口?

VLANIF接口是一种三层虚拟接口，可以实现VLAN间的三层互通。

VANIF配置简单，是实现VLAN间互访最常用的一种技术。

这个步骤的意义，就是把每个虚拟接口，配置上ip地址。实现相邻设备网络互通。

最后测试：

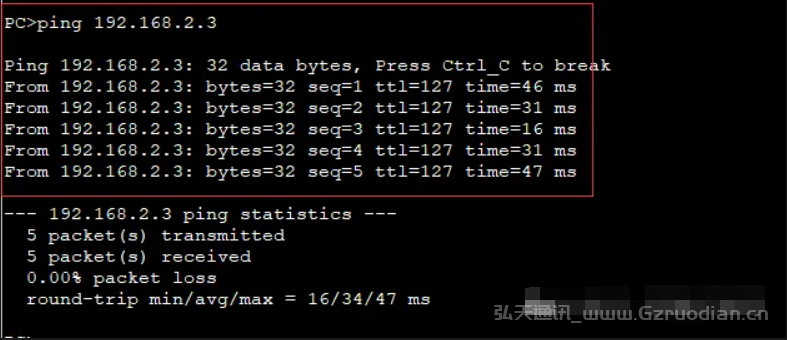

在pc1中，ping 不同vlan中的pc4。

可以ping通，说明配置成功。

整个配置过程，只要掌握原理，就是只个代码间的重复，
