ETC相关配置使用说明

引言

1.1文档概述

本文描述现场使用ETC功能，软件安装、功能验证；以及调试过程的常见问题。

1.2阅读对象

现场调试工程师

1需求描述

2.1获取黑名单

2.2出入口纠正车牌

2.3出口ETC扣费

2.5支持多设备读头（R20,Q118），北京速通云盒，江苏通行宝网关

2.6出口使用优惠券

2.7出口使用线上黑名单

2升级安装

2.1注意事项

1，识别现场ETC对接模式（2.7为R20天线对接）,(2.8支持多种模式云盒、网关、Q118)

2，ETC天线设备网络参数设置

3，模拟ETC设备请求扣费，确认现场ETC设备配置正确

4，ETC天线识别角度调试

5，Jielink功能（黑名单下载、车牌纠正、ETC扣费、ETC线上黑名单、ETC使用优惠券）

2.2安装前准备工作

 如果现场是全新安装，则可免此步骤。

升级安装前请先备份数据库、备份已安装的原版本软件安装目录，以防升级失败或出现异常时可以及时还原。

2.3软件安装

3功能说明

3.1 ETC天线设置

天线R20

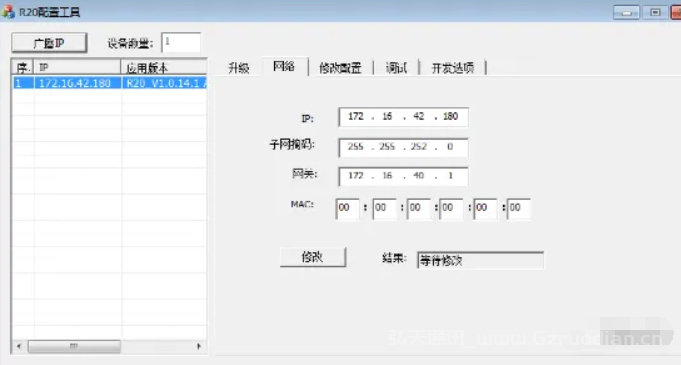

网络参数配置如下：

打开R20配置工具，点击广播IP，进入网络页面，进行修改网络参数，最后点击修改。等待几秒再次点击广播IP，查看是否修改正确。（注意此IP是需要和出入口设备进行绑定的，同时也需要中心能访问到）

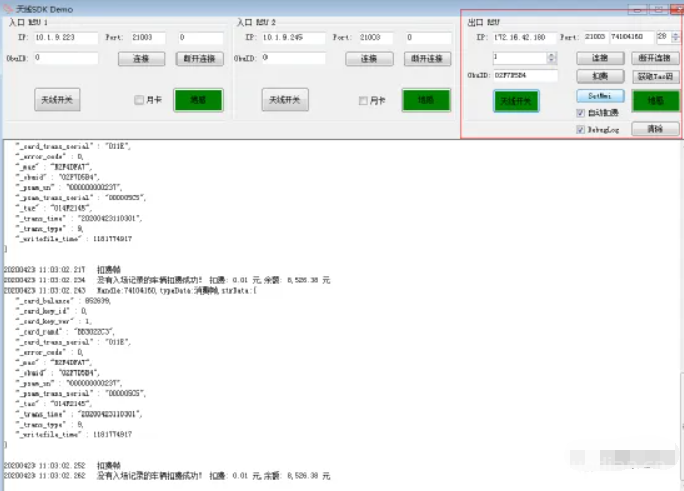

模拟扣费工具测试：

输入IP，勾选上自动扣费和DebugLog，然后连接，打开天线开关。按住OBU即可模拟扣费，出现如下日志信息，“扣费成功”则说明ETC硬件设备的相关参数和前期准备OK。

（psam卡，天线，OBU，IC卡）

天线Q118

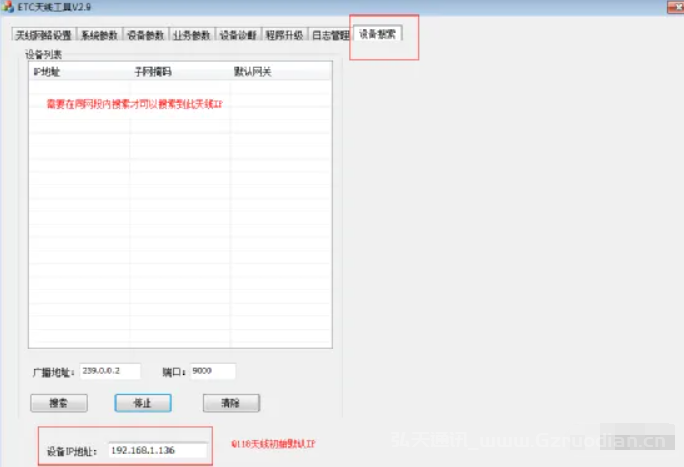

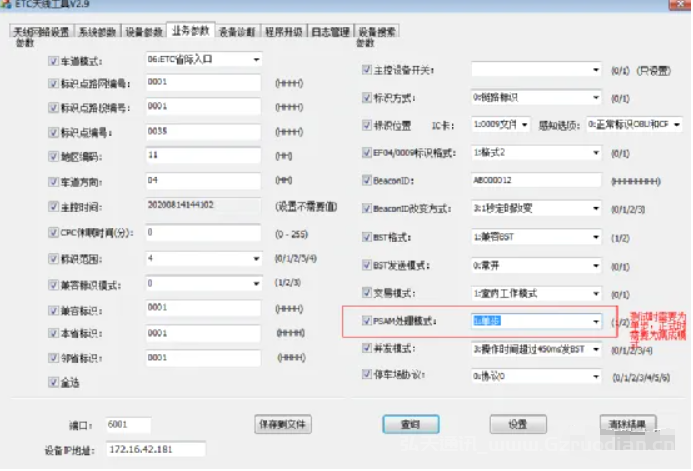

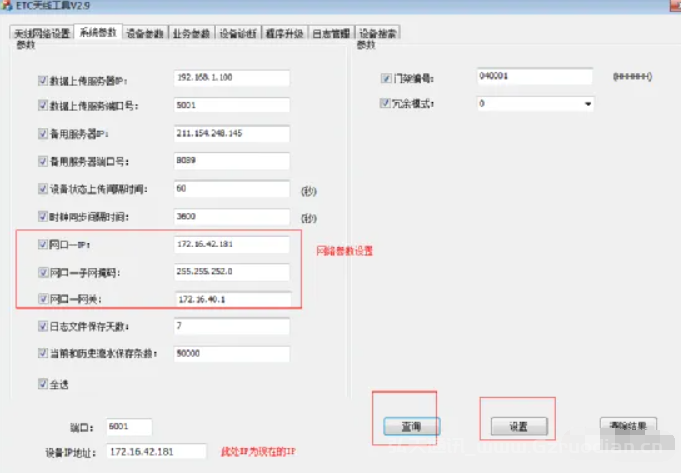

网络参数设置：

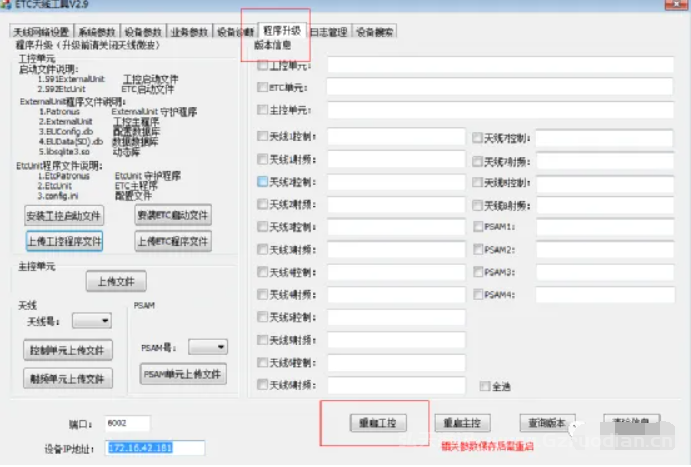

设置网络参数，设置后，需要重启工控

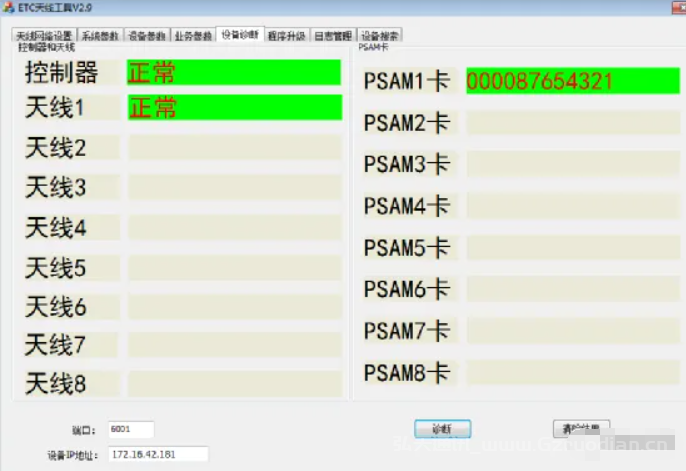

设备诊断OK后，才说明具备扣费条件

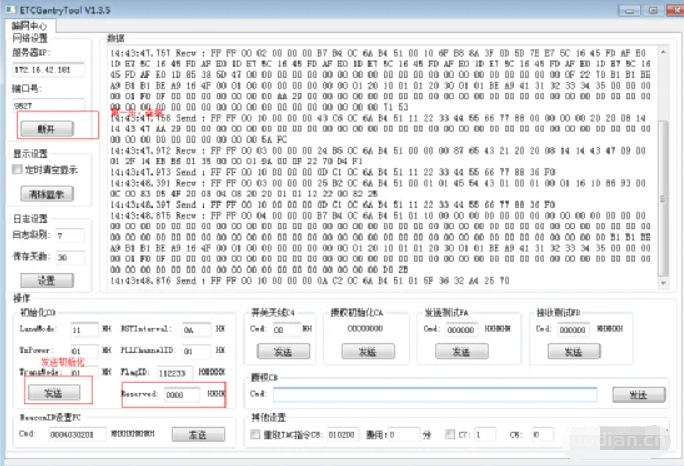

模拟扣费：

1，连接设备；

2，发送设备初始话；

3，长按OBU，即可不断的扣费，需注意数据中有Recv，接收数据才为正常通讯

北京速通云盒以及江苏通行宝网关的安装部署第三方支持

3.2 运维中心设置

1. 车场系统

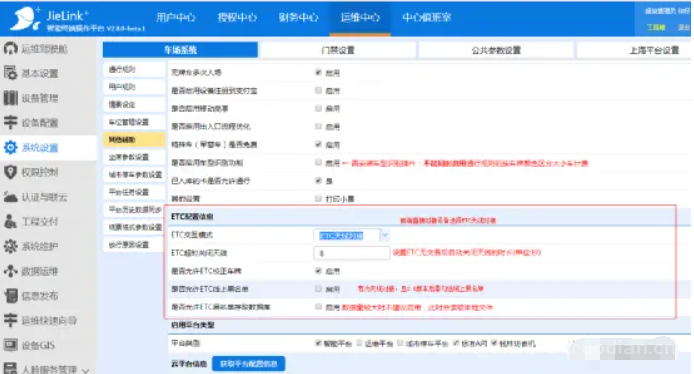

进入运维中心---系统设置---车场系统---ETC配置信息

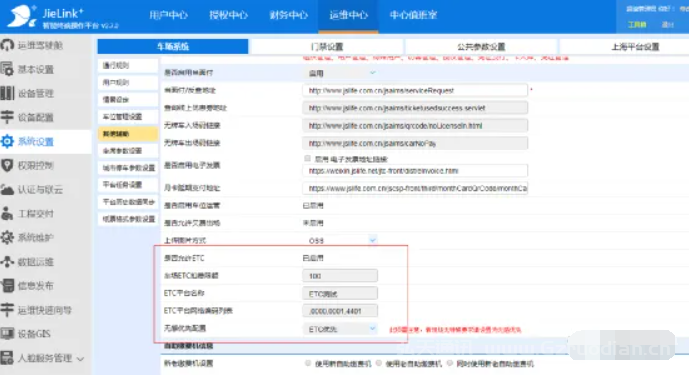

2.7版本配置如下：

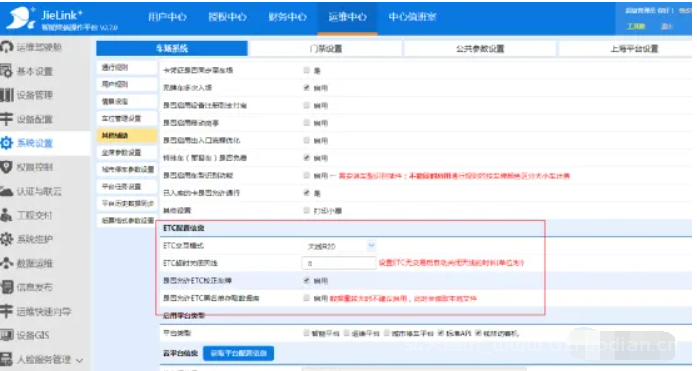

2.8版本配置如下：

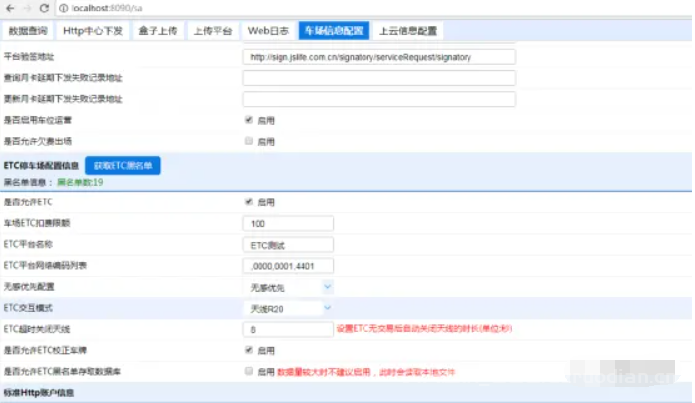

如上图未配置，或需要配置，可从平台配置下发，或者现场暂未连平台则需要进入sa页面进行手动配置(此页面请慎重操作)。

车场信息配置完成后，需要配置ETC车道的设置，无特殊情况，默认值不需修改，只需输入天线设备IP即可。

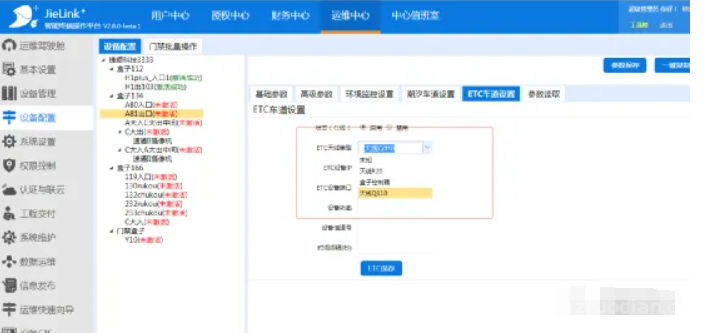

2.8版本支持了车道配置ETC天线功能，需要选择天线设备类型

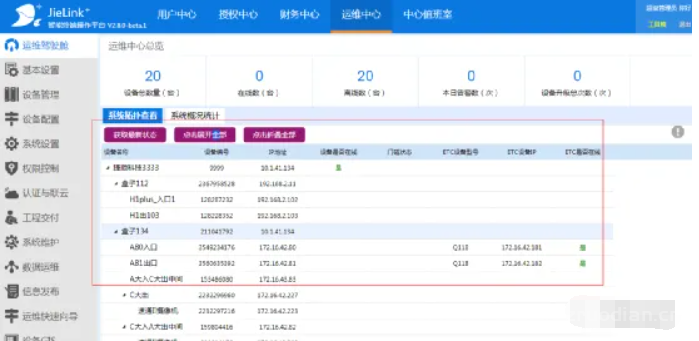

运维驾驶舱支持ETC运维检测

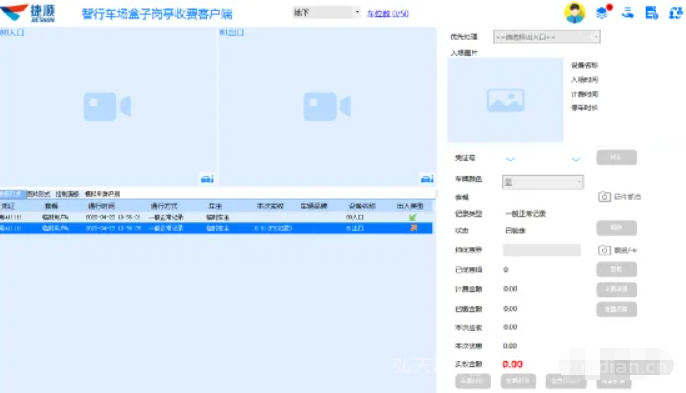

以上基础配置完成后，即可用ETC功能测试。

4调试问题

1，R20以及Q118网络参数配置工具，无法广播搜到天线。需要将天线直连再搜索。

2，模拟扣费工具，无法扣费时，查看日志是否有搜到OBU信息，若无需要重新打开天线。

3，JieLink2.7测试，ETC无法扣费，判定是否有加载黑名单，黑名单数是否不为0，jielink2.8验证为线上黑名单，则不需要。

4，启用了ETC纠正，但无法纠正，请调试设备的识别角度，或更改识别时间图片

5，ETC使用不能扣费，请检测设备是否在线，或查看日志，是否出入场时有收到ETC-的相关日志

6，若是北京速通云盒或通行宝网关程序安装问题，则需要联系合作商支持
